✅ Qué es un Diagrama de Flujo

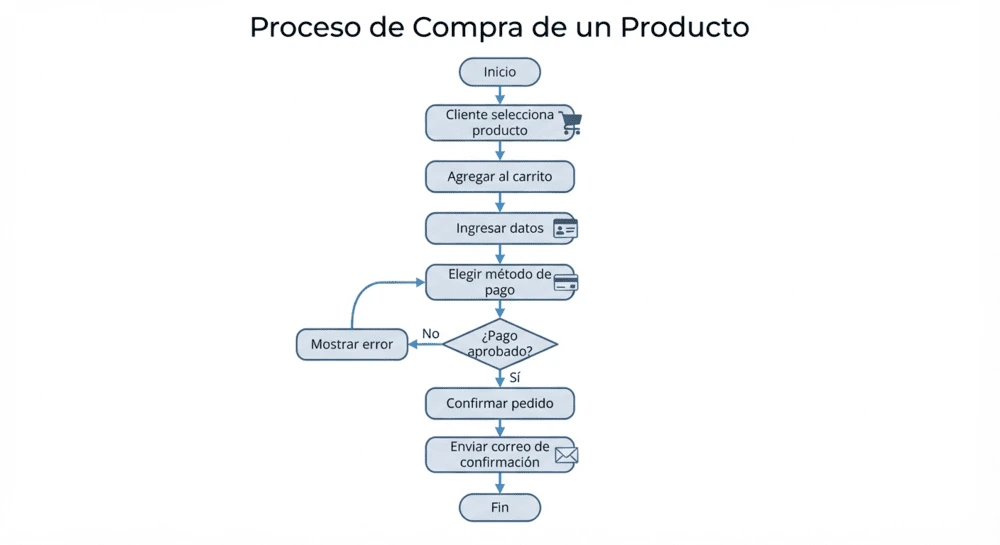

Un diagrama de flujo es una representación gráfica de un proceso, algoritmo o flujo de trabajo. Utiliza símbolos estandarizados para representar diferentes tipos de acciones, decisiones y conectores, mostrando la secuencia lógica de los pasos involucrados. Por ejemplo, un diagrama de flujo puede ilustrar el proceso de compra en línea, desde la selección de un producto hasta la confirmación del pedido.
Los diagramas de flujo facilitan la comprensión de procesos complejos al descomponerlos en pasos más pequeños y manejables. Además, sirven como una herramienta de comunicación efectiva para compartir información sobre un proceso con diferentes personas, independientemente de su nivel de conocimiento técnico. Imagine explicar el proceso de facturación a un nuevo empleado; un diagrama de flujo simplificaría enormemente la tarea.
Finalmente, los diagramas de flujo son esenciales para la documentación de procesos, la planificación de proyectos, la resolución de problemas y la mejora continua. Al visualizar un proceso, se pueden identificar ineficiencias, cuellos de botella y áreas de mejora.
Simbología de los Diagramas de Flujo
Antes de crear tu primer diagrama, debes dominar este 'alfabeto visual'. Usar los símbolos correctos es la clave para que cualquiera lo entienda al instante.
Los diagramas de flujo utilizan una serie de símbolos estandarizados para representar diferentes acciones y decisiones. Cada símbolo tiene un significado específico, lo que permite una interpretación universal del diagrama. Estos son los elementos de un diagrama de flujo más importantes:

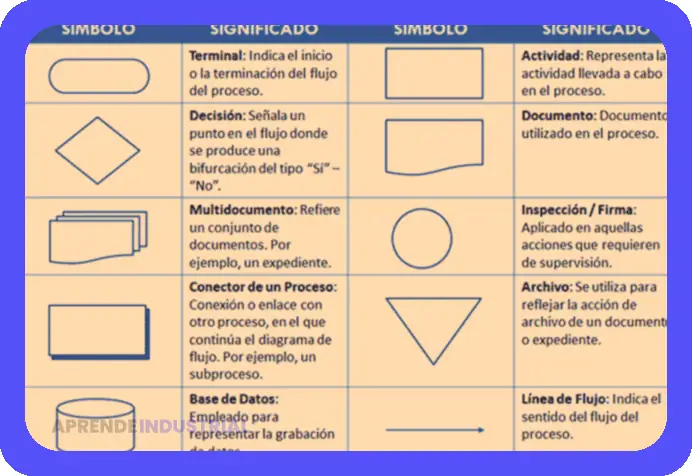

| Símbolo | Nombre | Descripción |
|---|---|---|
| (Óvalo) | Inicio/Fin | Representa el comienzo y el final del proceso. |
| (Rectángulo) | Proceso | Indica una acción o un paso en el proceso. Por ejemplo: "Calcular el promedio". |
| (Rombo) | Decisión | Representa un punto de decisión con dos o más posibles caminos, usualmente con una condición (Sí/No, Verdadero/Falso). |
| (Paralelogramo) | Entrada/Salida | Representa la entrada de datos (lectura) o la salida de datos (escritura). Por ejemplo: "Leer datos del usuario", "Mostrar resultado en pantalla". |
| (Flecha) | Flujo | Indica la dirección del flujo del proceso. |
| (Rectángulo con líneas) | Documento | Representa la salida de un documento o reporte. |
Conocer la simbología de los diagramas de flujo es fundamental para su correcta interpretación y creación. Dominar estos elementos permite comunicar ideas y procesos de manera efectiva y universal.
TE PUEDE INTRESAR:
Domina la Matriz Eisenhower: ¡Cuadrantes Importante-Urgente! Uso de Diagrama de Ishikawa y Pareto en calidad El Diagrama de Flechas: Tu GPS Infalible para Proyectos Impecables Diagrama Tortuga: ejemplos y cómo hacerlo Diagrama Matricial: Qué es, Tipos y Ejemplo Resuelto Paso a Paso P&ID: Crea Diagramas de Tuberías e Instrumentación
4 Tipos de Diagramas de Flujo y Cuándo Usarlos
Existen diferentes tipos de diagramas de flujo, cada uno con un propósito específico. Elegir el correcto es clave para representar la información de la mejor manera.

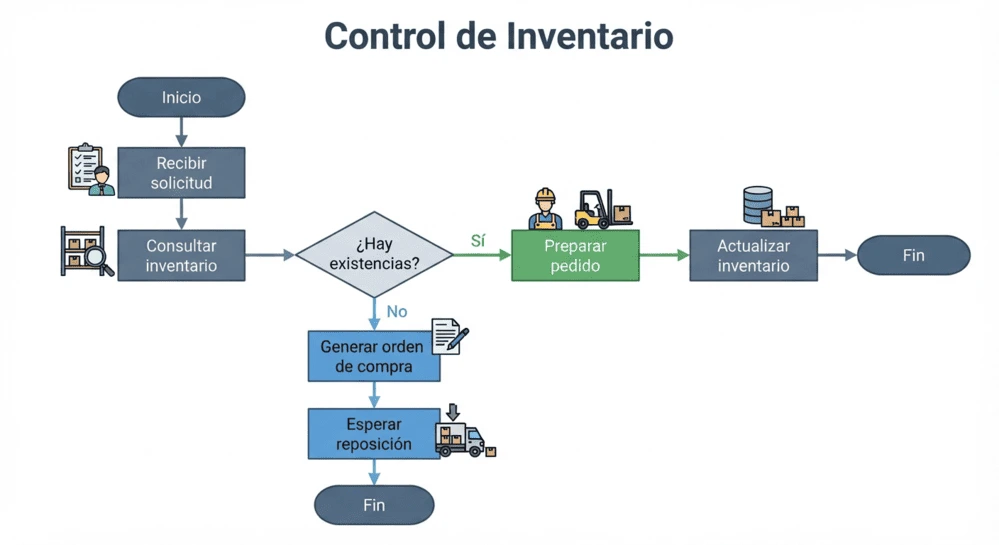

| Tipo de Diagrama de Flujo | Descripción y Aplicación |
|---|---|
| Diagrama de flujo de proceso | Representa la secuencia de pasos en un proceso. Se utiliza para documentar, analizar y mejorar procesos empresariales, de manufactura o cualquier otro tipo de proceso. Ejemplo: Diagrama de flujo de la producción de un producto en una fábrica. |
| Diagrama de flujo de datos (DFD) | Muestra el flujo de datos a través de un sistema. Se utiliza en el análisis y diseño de sistemas de información para visualizar cómo los datos se mueven entre diferentes partes del sistema. Ejemplo: DFD de un sistema de gestión de inventario. |
| Diagrama de flujo de programa | Describe la lógica de un programa de computadora. Se utiliza para planificar y documentar la secuencia de instrucciones en un algoritmo o programa. Ejemplo: Diagrama de flujo que muestra el proceso de cálculo de la media de un conjunto de números. |
| Diagrama de flujo SIPOC | Un tipo de diagrama que se centra en los Proveedores, Entradas, Proceso, Salidas y Clientes. Se utiliza en Six Sigma y otras metodologías de mejora de procesos para visualizar la totalidad del proceso. Ejemplo: Diagrama SIPOC para el proceso de atención al cliente. |
Te puede interesar:
Diagrama de flujo de proceso industrial: Guía completa
¿Qué es un Flujograma? Definición y Conceptos Básicos
Cómo Crear Diagramas de Flujo de Procesos de Producción
Crea Diagramas de Flujo Fácil y Rápido: 3 Programas Recomendados
7 Aplicaciones Prácticas en Empresa y Programación
Los diagramas de flujo tienen una amplia gama de aplicaciones en diversos campos, incluyendo:
Programación y Algoritmos: Para diseñar y representar la lógica de un programa antes de escribir el código (diagramas de flujo programación).
Gestión de Proyectos: Para planificar y controlar las diferentes etapas de un proyecto (diagrama de flujo de un proyecto).
Optimización de Procesos de Negocio: Para documentar y optimizar los flujos de trabajo dentro de una organización, identificando cuellos de botella.
Toma de Decisiones: Para visualizar las diferentes opciones y sus consecuencias de una manera clara.
Comunicación y Formación: Para explicar procesos complejos a nuevos empleados o diferentes departamentos de forma sencilla.
La versatilidad de los diagramas de flujo los convierte en una herramienta valiosa para cualquier persona que necesite representar y analizar un proceso.
🚀 Cómo Crear un Diagrama de Flujo en 5 Pasos
Crear un diagrama de flujo efectivo requiere planificación y organización. Sigue estos pasos para aprender cómo se elabora un diagrama de flujo claro y conciso:
Define el objetivo: Determina el propósito del diagrama y el proceso que deseas representar.
Identifica los pasos: Descompone el proceso en pasos individuales y secuenciales. Pregúntate: "¿Qué ocurre primero?, ¿y después?".
Selecciona los símbolos: Elige los símbolos adecuados de la simbología para representar cada paso (proceso, decisión, documento, etc.).
Dibuja y conecta los símbolos: Utiliza flechas para conectar los símbolos y mostrar la dirección del flujo de procesos.
Revisa y refina: Verifica la precisión y claridad del diagrama de flujo con alguien que no conozca el proceso, para asegurarte de que es comprensible. Realiza ajustes según sea necesario.
Utilizar software especializado como Lucidchart, Draw.io o Microsoft Visio puede simplificar enormemente este proceso.

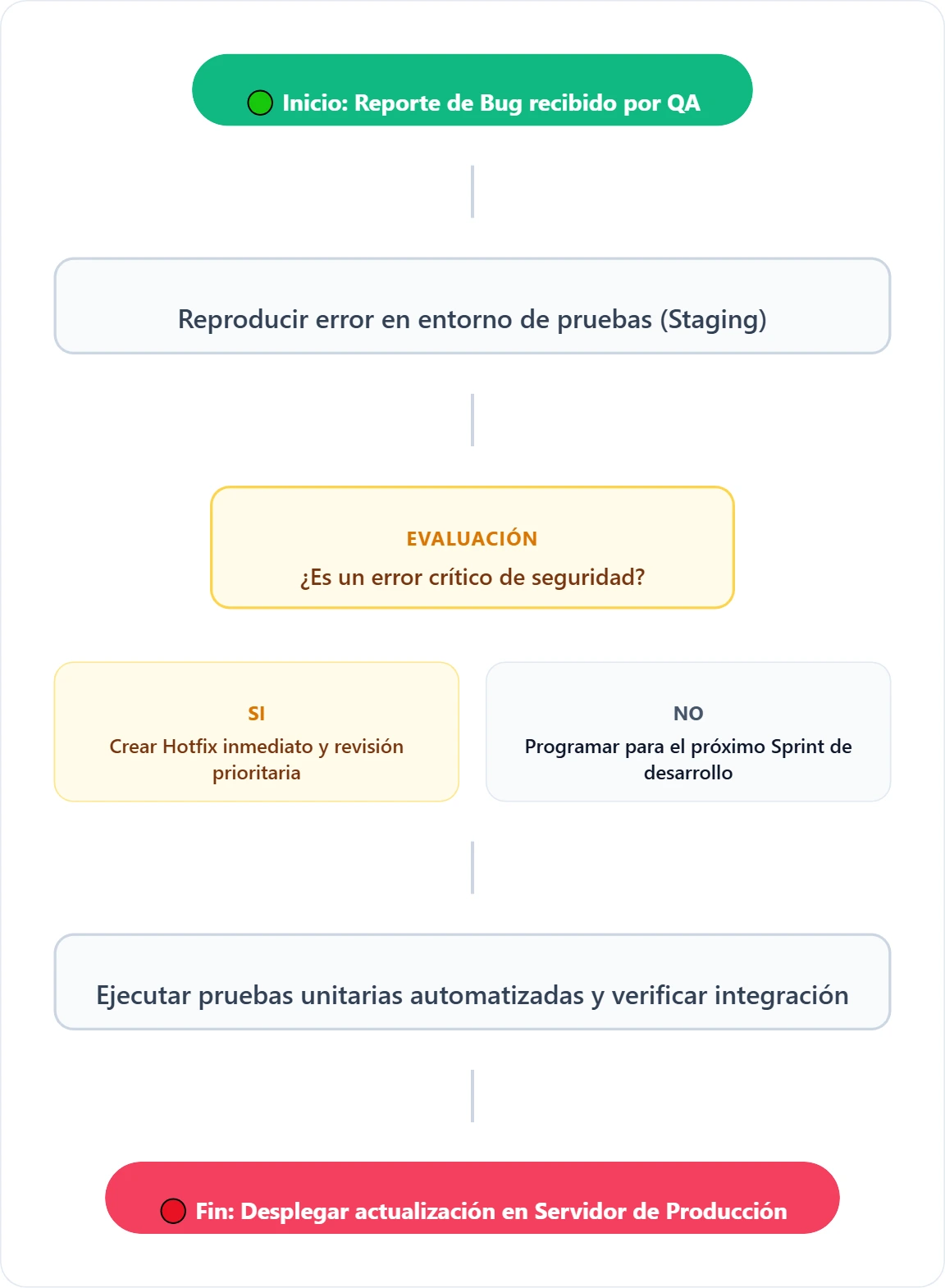

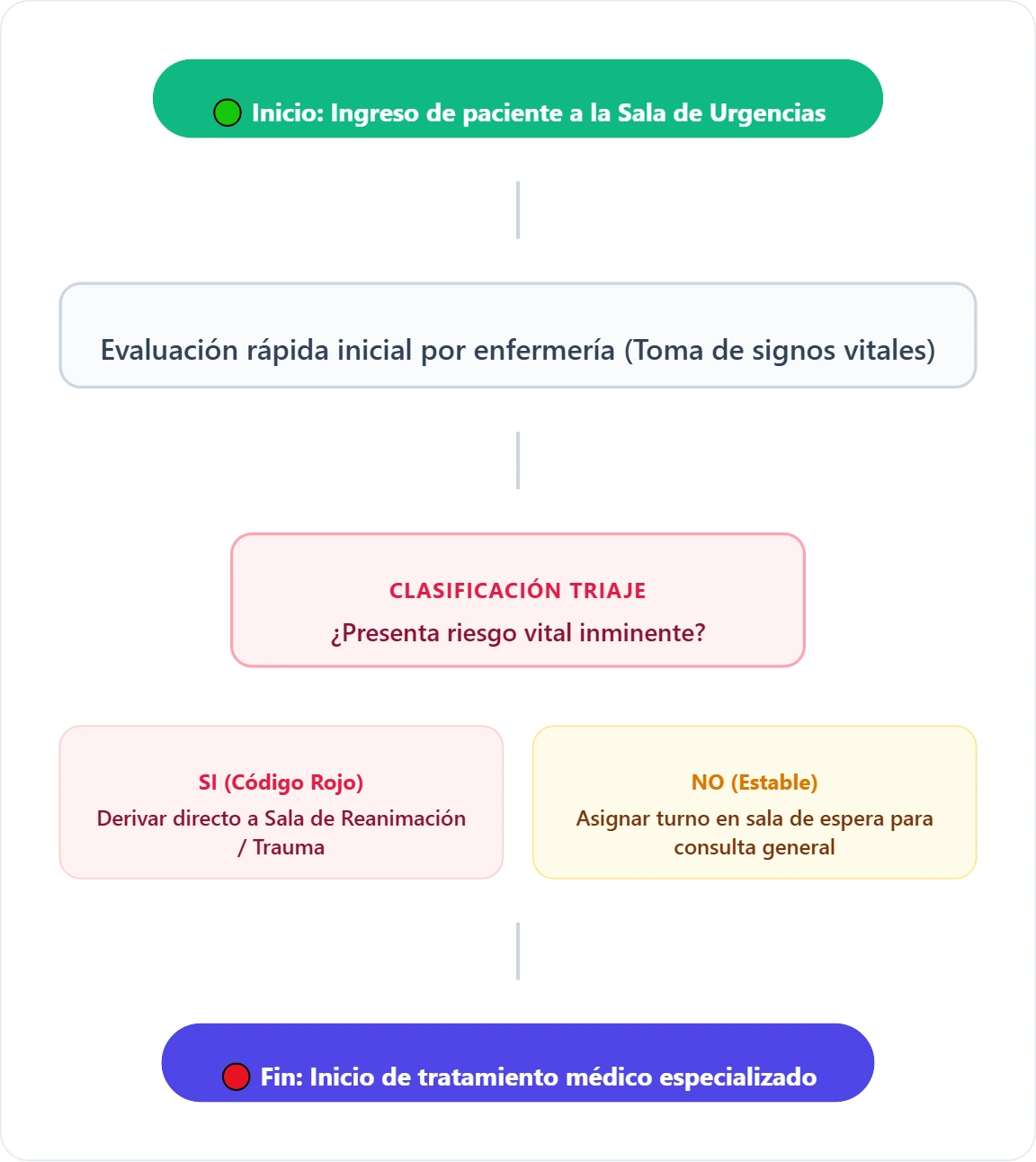

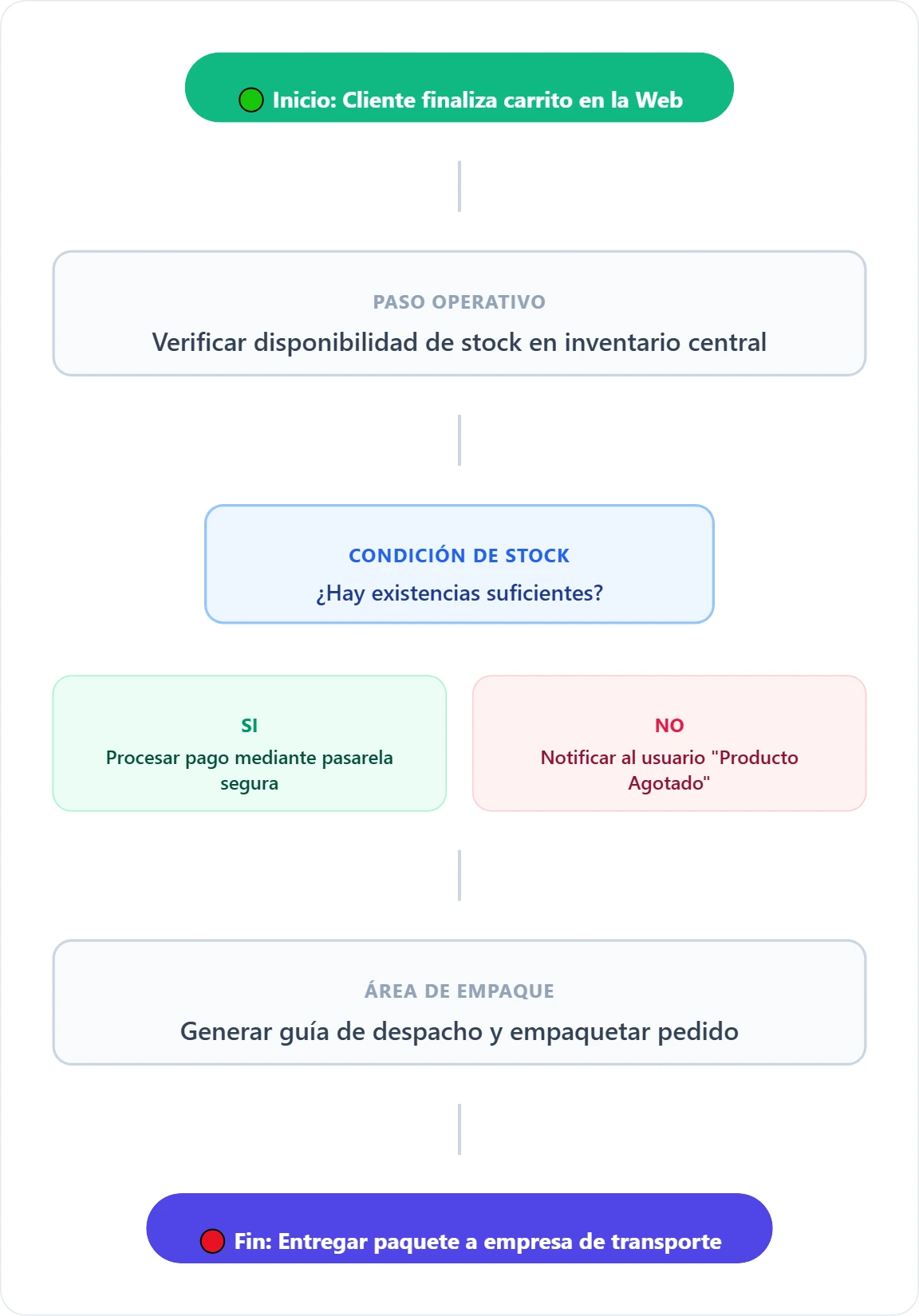

📊 Ejemplos Reales (Del Día a Día al Trabajo)
La mejor manera de entender la teoría es con ejemplos de diagramas de flujo. Veamos algunos flujogramas ejemplos sencillos de la vida diaria.

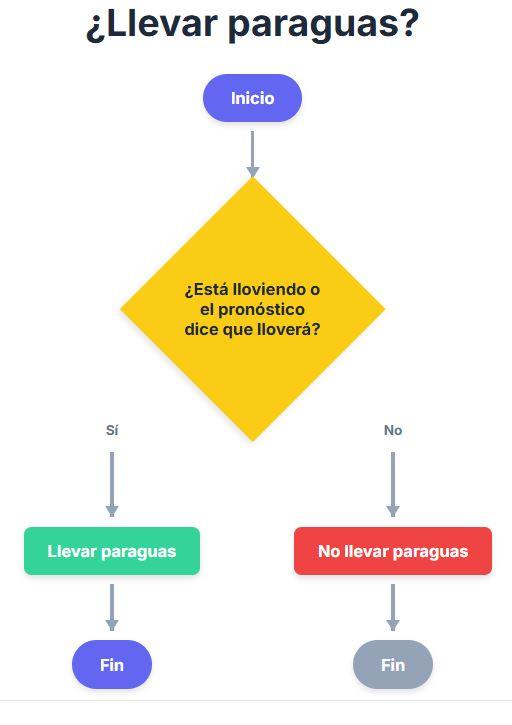

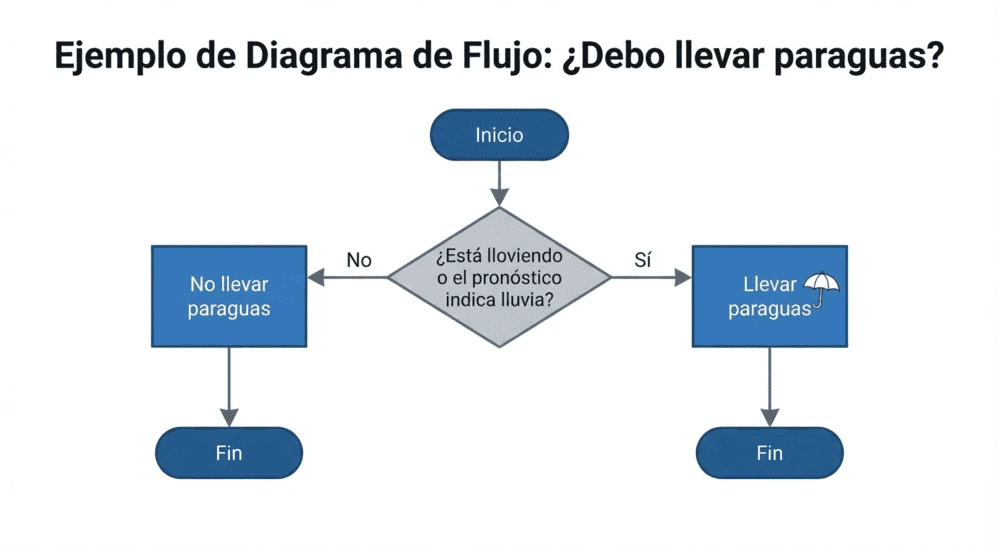

Ejemplo de diagrama de flujo sencillo: ¿Llevar paraguas?
Inicio: ¿Está lloviendo o el pronóstico dice que lloverá?
Decisión (Rombo): ¿Sí?
Camino (Sí): Llevar paraguas -> Fin.
Camino (No): No llevar paraguas -> Fin.
Este es un ejemplo de flujograma muy básico que todos podemos entender, demostrando la utilidad de esta herramienta para visualizar decisiones simples.

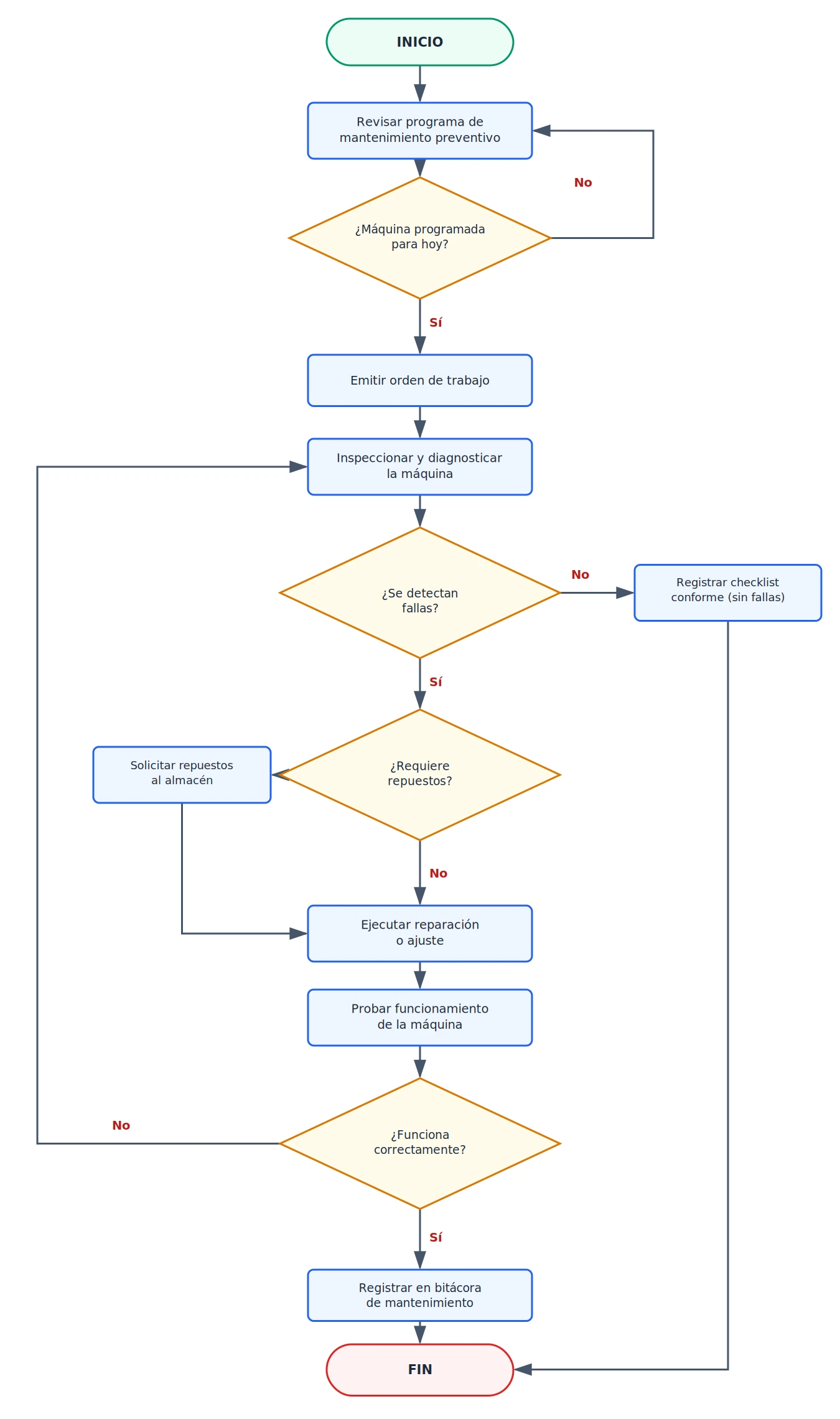

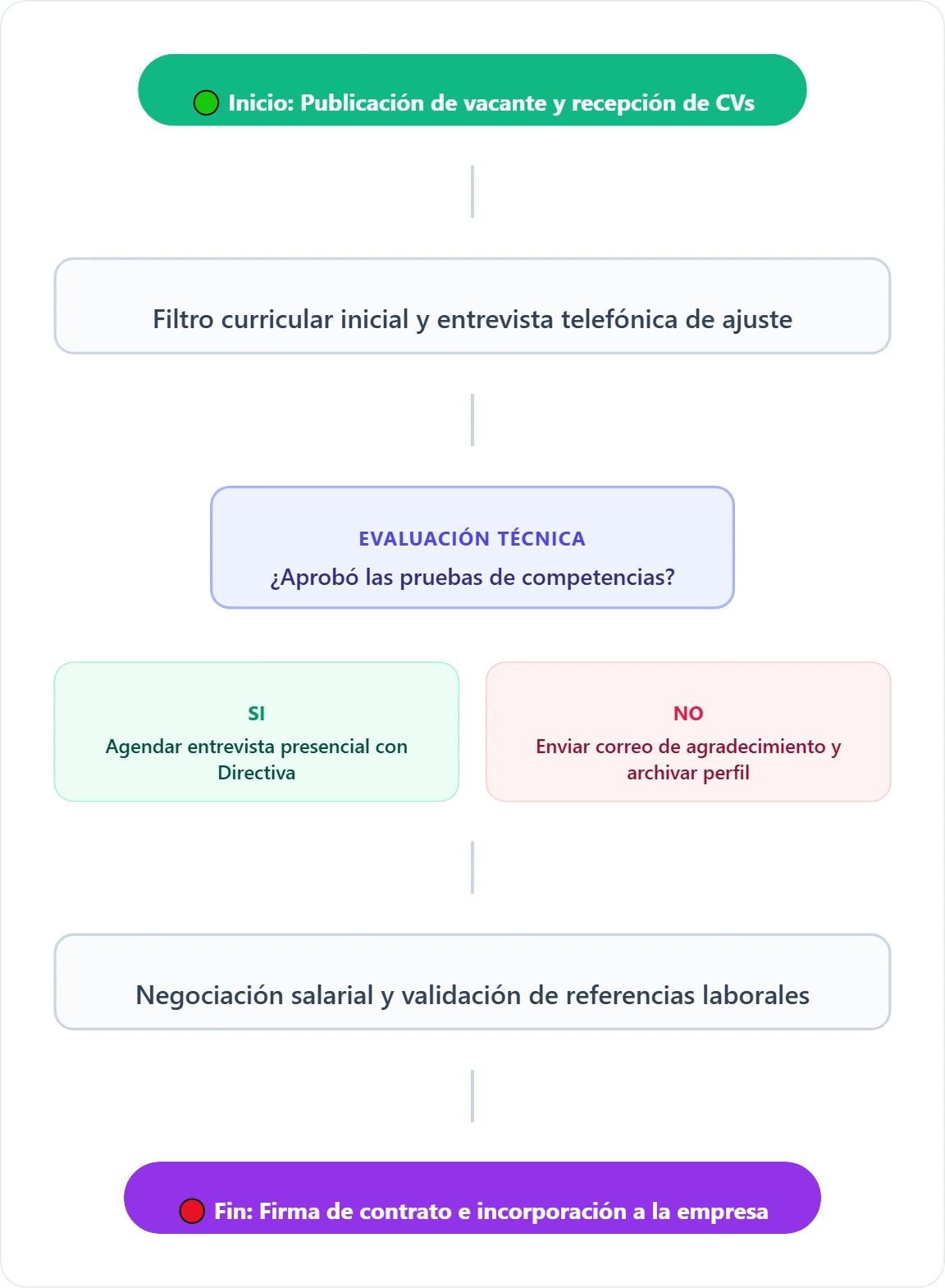

Ejemplo de diagrama de flujo de un proceso
Ahora veamos un ejemplo de un diagrama de flujo más complejo y común en el ámbito empresarial.

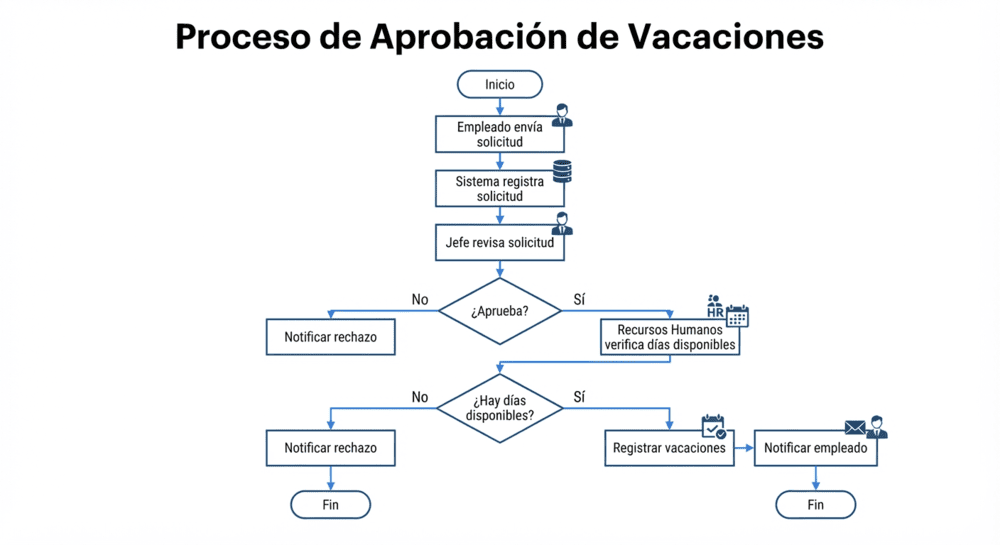

Diagrama de flujo ejemplo: Proceso de aprobación de una solicitud de vacaciones
Inicio: El empleado envía la solicitud de vacaciones.
Proceso (Rectángulo): El sistema registra la solicitud y la envía al jefe directo.
Decisión (Rombo): ¿El jefe aprueba?
Camino (No): El jefe rechaza la solicitud. -> Proceso: Se notifica al empleado. -> Fin.
Camino (Sí): El jefe aprueba la solicitud. -> Proceso: La solicitud pasa a Recursos Humanos.
Decisión (Rombo): ¿RR.HH. confirma que hay días disponibles?
Camino (No): RR.HH. rechaza la solicitud. -> Proceso: Se notifica al empleado y al jefe. -> Fin.
Camino (Sí): RR.HH. aprueba la solicitud. -> Proceso: Se registra en el sistema y se notifica al empleado. -> Fin.
Este ejemplo de diagrama de flujo de una empresa muestra cómo se puede visualizar y estandarizar un proceso interno, evitando malentendidos.
Te puede interesar también:
Ventajas y Beneficios del Uso de Diagramas de Flujo
Implementar el uso de diagramas de flujo en una organización o proyecto conlleva numerosas ventajas:
Claridad y Comprensión: Facilitan la comprensión de procesos complejos al visualizarlos.
Comunicación Efectiva: Permiten compartir información sobre procesos de manera universal y precisa.
Mejora de la Eficiencia: Ayudan a identificar ineficiencias, redundancias y cuellos de botella en los procesos.
Documentación: Proporcionan una representación visual y permanente de los procedimientos, crucial para la formación y la auditoría.
Toma de Decisiones Informada: Al visualizar todos los caminos posibles, es más fácil analizar las consecuencias de una decisión.
Conclusión
Los diagramas de flujo son más que dibujos; son herramientas de pensamiento, comunicación y eficiencia. Tu primer desafío: Elige UN proceso de tu vida diaria o trabajo que te cause problemas y dibuja su diagrama de flujo esta misma semana. Identificarás mejoras de inmediato. ¡Comparte tus resultados en los comentarios!
Preguntas Frecuentes
¿Qué software puedo usar para crear diagramas de flujo?
Existen diversas opciones, desde Microsoft Visio y Lucidchart hasta herramientas online gratuitas como Draw.io. GBTEC también ofrece software especializado.
¿Cuál es la diferencia entre un diagrama de flujo y un mapa de procesos?
Un diagrama de flujo se centra en la secuencia de pasos de un proceso específico, mientras que un mapa de procesos ofrece una vista de alto nivel de todos los procesos de una organización.
¿Es necesario utilizar todos los símbolos de diagrama de flujo en un mismo diagrama?
No, solo debes usar los símbolos necesarios para representar el proceso específico que estás documentando. La simplicidad es clave.
¿Cómo puedo asegurarme de que mi diagrama de flujo sea fácil de entender?
Mantén la simplicidad, utiliza un lenguaje claro y conciso, y revisa el diagrama con otras personas para obtener retroalimentación.
¿Dónde puedo encontrar más ejemplos de diagramas de flujo?
En nuestra sección anterior encontrarás flujogramas ejemplos prácticos. Además, existen numerosos recursos online con ejemplos de diagramas de flujo de datos y de procesos más específicos.
