Diagrama Matricial: Qué es, Tipos y Ejemplo Resuelto Paso a Paso

1. Fomenta el Pensamiento Multidimensional: En lugar de analizar factores de forma aislada (un error muy común), te obliga a evaluar sus interacciones. Te saca de una visión de túnel y te proporciona una perspectiva holística, de 360 grados, de cualquier situación compleja. Es la diferencia entre ver un solo árbol y entender cómo funciona todo el bosque.

2. Es una Guía para la Priorización: Esta es quizás su mayor fortaleza. Al representar visualmente la intensidad de las relaciones (ya veremos cómo con símbolos), la herramienta te grita literalmente cuáles son los factores más relevantes y los puntos de conexión más fuertes. ¿Qué característica de tu producto satisface más deseos del cliente? La matriz te lo dirá. Esta visualización es vital para asignar recursos de manera eficiente, detectar los problemas que realmente importan y diseñar estrategias con el máximo impacto.

3. Aporta Claridad y Concisión: A pesar de su capacidad para manejar un gran volumen de información, el diagrama presenta los datos de una manera limpia, fácil de leer y de comprender para todos. Esto es oro puro para el trabajo en equipo, ya que facilita el consenso, alinea a todos los miembros y fomenta una comunicación directa y sin ambigüedades.

De lo Subjetivo a lo Cuantificable: El Lenguaje Visual del Diagrama

Aquí es donde el Diagrama Matricial revela su verdadera genialidad. Transforma percepciones cualitativas y subjetivas en datos formales y, en última instancia, medibles.

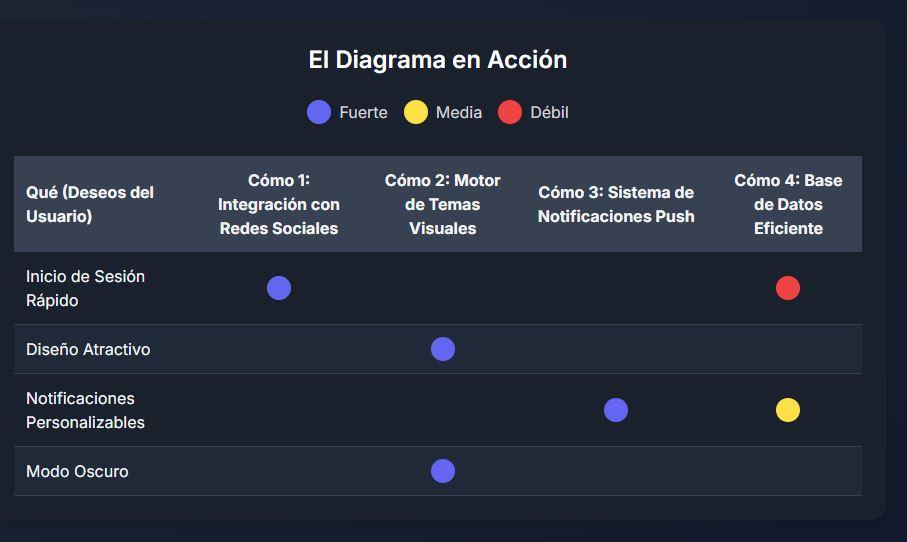

Cuando tu equipo se sienta a llenar la matriz, una evaluación inicial podría ser: "Uhm, creo que la integración con redes sociales tiene una relación fuerte con el deseo de un inicio de sesión rápido". Esta es una opinión cualitativa. La metodología del diagrama exige que formalices esa percepción. Se asigna un símbolo estandarizado a esa celda, por ejemplo, un círculo relleno (⚫).

Pero en aplicaciones más avanzadas, como en el famoso Despliegue de la Función de Calidad (QFD), esto va un paso más allá. Cada símbolo tiene un valor numérico:

• ⚫ Relación Fuerte: Se le asigna un valor de 9 puntos.

• ⚪ Relación Media: Se le asigna un valor de 3 puntos.

• △ Relación Débil: Se le asigna un valor de 1 punto.

Este proceso de traducción es revolucionario. Convierte opiniones en datos operables. Con estos números, puedes sumar los puntos de cada columna para calcular un "peso relativo" que indica la importancia de cada característica de diseño para satisfacer al cliente. De repente, ya no estás decidiendo por intuición, sino con una priorización objetiva y basada en datos. El diagrama no solo organiza la información; la convierte en un motor para la acción informada.

TE PUEDE INTRESAR:

Diagramas de Clases: Simbología y Conceptos Básicos

P&ID: Crea Diagramas de Tuberías e Instrumentación

Diagrama Tortuga: ejemplos y cómo hacerlo

Domina la Matriz Eisenhower: ¡Cuadrantes Importante-Urgente!

Diagrama de espagueti: Optimiza tu bodega

El Diagrama del Árbol de Probabilidades: Una Guía Visual Completa

Tipos de diagramas matriciales (L, T, Y, X y C)

La versatilidad del Diagrama Matricial se manifiesta en sus diferentes configuraciones, que se adaptan a la complejidad de tu análisis. La elección depende principalmente de cuántos conjuntos de elementos necesitas comparar.

La Matriz en L: El Bloque de Construcción Fundamental

Es el diagrama matricial más básico y, con diferencia, el más utilizado. Es una matriz bidimensional perfecta para analizar la relación entre dos conjuntos de elementos (A y B). Un conjunto va en las filas, el otro en las columnas.

• Propósito Principal: Análisis directo de relaciones entre dos grupos.

• Ejemplo Práctico: Una cadena de gimnasios quiere mejorar la retención de sus miembros. Crean una Matriz en L.

  • Conjunto A (Filas - Necesidades del Miembro): Clases variadas, equipamiento moderno, entrenadores disponibles, limpieza impecable, horario flexible.

  • Conjunto B (Columnas - Acciones de Mejora): Comprar nuevas cintas de correr, contratar más instructores de yoga, ampliar el horario de apertura, implementar un nuevo protocolo de limpieza, lanzar una app de reserva de clases.

  • Al llenar la matriz, descubrirán que "contratar más instructores de yoga" tiene una relación fuerte con "clases variadas" y que "comprar nuevas cintas de correr" impacta directamente en "equipamiento moderno". Esto les permite priorizar sus inversiones.

La Matriz en T: Conectando Tres Grupos con un Eje Común

Este diagrama es, en realidad, la combinación de dos matrices en L que comparten un conjunto de elementos en común. Se emplea para analizar las relaciones entre tres grupos (A, B y C), donde un grupo central (A) se relaciona con los otros dos (B y C), pero B y C no se comparan directamente entre sí.

• Propósito Principal: Comparar un elemento central con otros dos grupos distintos.

• Ejemplo Práctico: Una empresa de software quiere lanzar una nueva herramienta de gestión de proyectos.

  • Conjunto A (Eje Central - Características de su Producto): Interfaz intuitiva, integración con Slack, informes automáticos, gestión de presupuestos.

  • Conjunto B (Un lado - Requisitos del Cliente): Facilidad de uso, buena comunicación en equipo, seguimiento del progreso, control de costes.

  • Conjunto C (Otro lado - Características de la Competencia): Interfaz compleja, sin integración, informes básicos, sin gestión de presupuestos.

  • La Matriz en T les permite ver cómo sus características (A) satisfacen las necesidades del cliente (B) y, al mismo tiempo, cómo se comparan con la oferta de la competencia (C).

La Matriz en Y: El Análisis Circular

También conocida como "matriz de techo", la Matriz en Y combina tres matrices en L para analizar las relaciones circulares entre tres conjuntos de elementos (A, B y C). Aquí, todos se relacionan con todos: A con B, B con C y C con A.

• Propósito Principal: Analizar sistemas donde tres factores están estrechamente interrelacionados.

• Ejemplo Práctico: Un equipo de producción investiga defectos en un producto.

  • Conjunto A (Defectos del Producto): Arañazos en la superficie, coloración irregular, pieza deformada.

  • Conjunto B (Causas Potenciales en el Proceso): Velocidad de la máquina, temperatura del molde, presión incorrecta.

  • Conjunto C (Operarios Responsables): Turno de mañana, turno de tarde, turno de noche.

  • La Matriz en Y les ayuda a ver si ciertos defectos (A) se relacionan con ajustes específicos de la máquina (B), y si estos, a su vez, están asociados con un turno de operarios en particular (C), y finalmente, si ese turno (C) tiende a producir ciertos defectos (A).

La Matriz en X y la Matriz en C: Territorio Avanzado

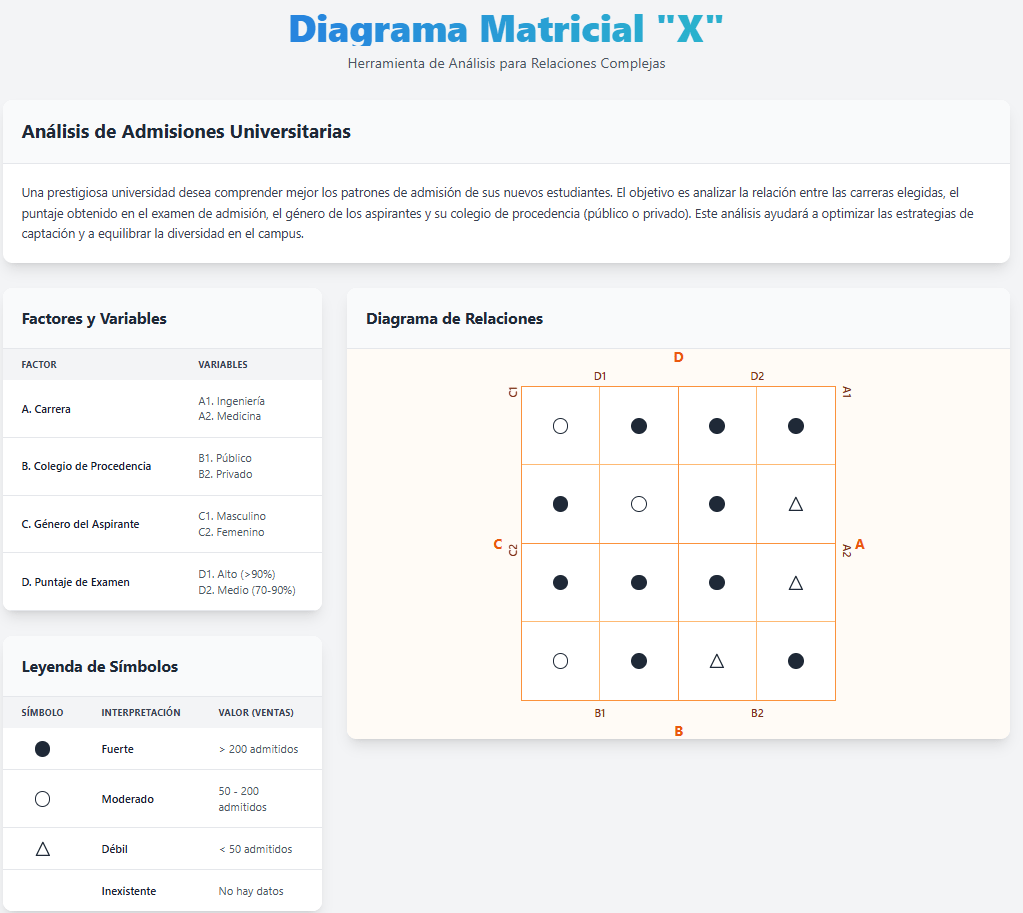

• Matriz en X: Es la más compleja, combinando cuatro matrices en L para analizar las relaciones entre cuatro grupos (A, B, C y D) en pares (A-B, B-C, C-D, D-A). Su complejidad gráfica y conceptual hace que su uso práctico sea muy limitado.

• Matriz en C: Es una configuración tridimensional, como un cubo, que permite analizar las relaciones simultáneas entre tres conjuntos de elementos. Es aún más compleja de visualizar y rara vez se utiliza fuera de contextos de análisis de ingeniería muy específicos.

La lección clave aquí es la escalabilidad. Empiezas con la Matriz en L. A medida que tu necesidad de análisis crece, puedes escalar a formatos más complejos. Sin embargo, el valor no reside en la complejidad, sino en elegir la herramienta más simple que resuelva tu problema eficazmente.

Cómo hacer un diagrama matricial (guía práctica)

Crear un Diagrama Matricial es un proceso sistemático. Saltarse pasos puede llevar a conclusiones erróneas. Aquí te presento una guía detallada para construirlo de forma manual o digital.

Paso 1: Definir el Objetivo (El "¿Para Qué?")

Antes de dibujar una sola línea, todo el equipo debe tener una respuesta clara y concisa a la pregunta: "¿Qué problema estamos tratando de resolver o qué decisión queremos tomar con este diagrama?". Un objetivo vago como "mejorar el producto" no es suficiente. Un buen objetivo sería: "Identificar las especificaciones técnicas prioritarias de nuestro nuevo teléfono para satisfacer las demandas clave del segmento de mercado joven".

Paso 2: Formar el Equipo y Generar los Elementos (El "¿Quién?" y el "¿Qué?")

El Diagrama Matricial no es una tarea para una sola persona. Reúne un equipo multifuncional (marketing, ingeniería, ventas, soporte al cliente, etc.) para asegurar que se consideran todas las perspectivas. Luego, dediquen tiempo a una sesión de lluvia de ideas (brainstorming) para generar las listas de elementos que se van a comparar. Herramientas como el Diagrama de Afinidad pueden ser útiles aquí para agrupar las ideas generadas.

Paso 3: Determinar el Formato de la Matriz (El "¿Cómo?")

Basándote en el número de listas que generaste en el paso anterior, elige el tipo de matriz más adecuado (L, T, Y...). Como regla general, empieza siempre con la Matriz en L si es posible. Haz un boceto rápido en una pizarra o en papel para visualizar la estructura antes de pasar a la construcción formal.

Paso 4: Construir la Matriz y Definir la Simbología (El "Armado")

Dibuja la matriz. Sitúa un conjunto de elementos en las filas y el otro en las columnas. Ahora, define la leyenda. Acuerden como equipo qué símbolos y/o valores numéricos van a utilizar para representar la intensidad de las relaciones. La consistencia es clave. El estándar (Fuerte ⚫/9, Media ⚪/3, Débil △/1) es altamente recomendado.

Paso 5: Analizar las Relaciones y Completar la Matriz (El "Relleno")

Este es el corazón del proceso. El equipo debe recorrer la matriz celda por celda. Para cada intersección, se debe plantear la pregunta: "¿Qué tan fuerte es la relación entre el elemento de la fila X y el elemento de la columna Y?". Este paso requiere discusión, debate y, finalmente, consenso. Es aquí donde la inteligencia colectiva del equipo brilla. Sean honestos y objetivos.

Paso 6: Interpretar los Resultados y Sacar Conclusiones (El "¡Eureka!")

Una vez que la matriz esté completa, da un paso atrás y obsérvala en su totalidad. ¿Qué patrones emergen?

• Busca filas o columnas con muchas relaciones fuertes: Estos son elementos críticos. Una característica de producto que satisface muchas necesidades del cliente es una prioridad absoluta.

• Busca filas o columnas vacías o con solo relaciones débiles: Esto es igualmente revelador. Una necesidad del cliente que no es satisfecha por ninguna de tus características actuales es una oportunidad de mejora. Una característica que no se relaciona con ninguna necesidad del cliente podría ser candidata a ser eliminada para ahorrar costes.

• Analiza los totales (si usaste valores numéricos): Suma los puntos de cada fila y columna. Las columnas con las puntuaciones más altas representan las acciones o características de mayor impacto. Las filas con las puntuaciones más altas representan las necesidades o problemas más importantes a resolver.

Las conclusiones de este análisis no son el final, sino el principio. Deben guiar la creación de un plan de acción concreto.

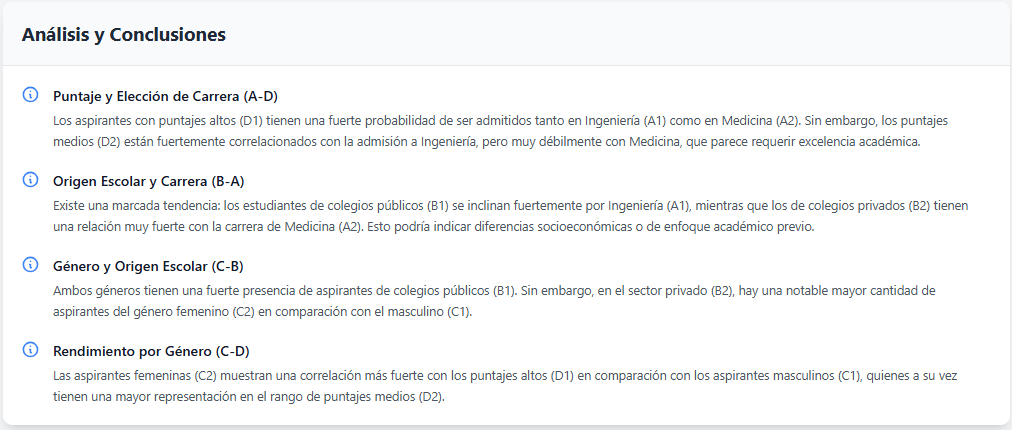

Diagrama Matricial: Ejemplos Resueltos

Aplicaciones del diagrama matricial en ingeniería y proyectos

La Joya de la Corona: El Diagrama Matricial en el QFD y la "Casa de la Calidad"

La aplicación más célebre del Diagrama Matricial es como el motor del Despliegue de la Función de Calidad (QFD). El QFD es una metodología rigurosa para traducir las necesidades del cliente (la "Voz del Cliente") en especificaciones de diseño concretas. La herramienta central del QFD es una matriz elaborada llamada la "Casa de la Calidad" por su forma gráfica.

• Las paredes: La pared izquierda contiene los "Qué" quiere el cliente. La parte superior (el "techo" del piso de abajo) contiene los "Cómo" técnicos o las características del producto.

• La habitación principal: Es un gran Diagrama Matricial en L que relaciona los "Qué" con los "Cómo", utilizando la simbología numérica (9, 3, 1) para mostrar la fuerza de la relación.

• El techo: Es una matriz triangular (parecida a una Matriz en A) que analiza las correlaciones entre las propias características técnicas. ¿Mejorar una característica impacta positiva o negativamente en otra?

• El lado derecho y el sótano: Contienen análisis competitivos y las prioridades técnicas calculadas a partir de la matriz principal.

La Casa de la Calidad es el ejemplo perfecto de cómo un simple diagrama puede evolucionar hasta convertirse en una herramienta de planificación estratégica integral.

Planificación de Proyectos y Toma de Decisiones

Como matriz de decisión, es una herramienta formidable. Imagina que necesitas seleccionar un nuevo software CRM para tu empresa.

• Filas: Alternativas (Salesforce, HubSpot, Zoho).

• Columnas: Criterios de decisión (Precio, Facilidad de uso, Integraciones, Soporte técnico).

• Ponderación: Primero, asigna un peso a cada criterio (por ejemplo, el precio es el más importante, con un peso del 40%).

• Puntuación: Califica cada CRM en cada criterio (de 1 a 5).

• Cálculo: Multiplica la puntuación por el peso del criterio en cada celda y suma los totales para cada CRM.

El resultado es una decisión basada en un análisis lógico y ponderado, no en una preferencia personal o en el discurso del vendedor más convincente.

Aclarando Roles en Estructuras Organizativas Complejas

Es crucial distinguir entre el "diagrama matricial" (herramienta) y la "organización matricial" (estructura empresarial). En esta última, los empleados reportan a dos jefes (funcional y de proyecto), lo que puede crear confusión.

Aquí, un tipo específico de Diagrama Matricial, la Matriz RACI, es un salvavidas. Se utiliza para clarificar roles y responsabilidades. Para cada tarea de un proyecto, se asigna una letra a cada persona o rol:

• R (Responsible - Responsable): Quien hace el trabajo.

• A (Accountable - Aprobador/Responsable final): Quien tiene la última palabra y es dueño de la tarea. Solo puede haber uno por tarea.

• C (Consulted - Consultado): A quien se le pide opinión. Es una comunicación bidireccional.

• I (Informed - Informado): A quien se le mantiene al día del progreso. Es una comunicación unidireccional.

Esta matriz visualiza claramente quién hace qué, eliminando ambigüedades y previniendo conflictos en entornos de doble autoridad.

Ventajas y desventajas del diagrama matricial

Ninguna herramienta es una panacea. Es vital conocer sus fortalezas y debilidades.

Ventajas Claras:

• Visualización y Claridad: Su mayor baza. Transforma datos complejos en una imagen comprensible.

• Priorización Lógica: Obliga a basar las decisiones en datos y análisis, no en emociones.

• Fomento del Consenso: La naturaleza colaborativa de su construcción alinea al equipo y mejora la comunicación.

Desventajas y Limitaciones a Considerar:

• Complejidad en Exceso: Las matrices más avanzadas (X, C) pueden volverse tan complicadas que pierden su principal ventaja: la claridad.

• Subjetividad en la Puntuación: Aunque se busca la objetividad, la asignación de la fuerza de la relación (fuerte, media, débil) todavía depende del juicio del equipo. Un equipo desequilibrado o con sesgos puede distorsionar el resultado.

• Consume Tiempo: Construir un buen Diagrama Matricial, especialmente uno complejo como la Casa de la Calidad, requiere un compromiso significativo de tiempo y esfuerzo por parte del equipo.

Conclusión: por qué el diagrama matricial mejora la toma de decisiones

El Diagrama Matricial se erige como una herramienta de gestión y análisis estratégico de un valor incalculable. Es una metodología sistemática que nos disciplina para organizar la información, nos ilumina para ver la intensidad de las relaciones ocultas y nos empodera para transformar percepciones cualitativas en datos cuantificables.

En la era del Big Data y la sobrecarga de información, su relevancia no ha hecho más que aumentar. Nos proporciona un filtro, un método para encontrar la señal en medio del ruido. Ya sea para diseñar un producto que los clientes amen, para tomar una decisión crucial con confianza o para organizar a tu equipo de manera eficiente, el Diagrama Matricial te ofrece un camino claro.

Así que la próxima vez que te enfrentes a ese tablero de corcho caótico, recuerda que tienes una brújula. Tómate el tiempo para dibujar tu matriz, para conectar los puntos de manera lógica y verás cómo, de repente, el camino a seguir se vuelve mucho más claro.
