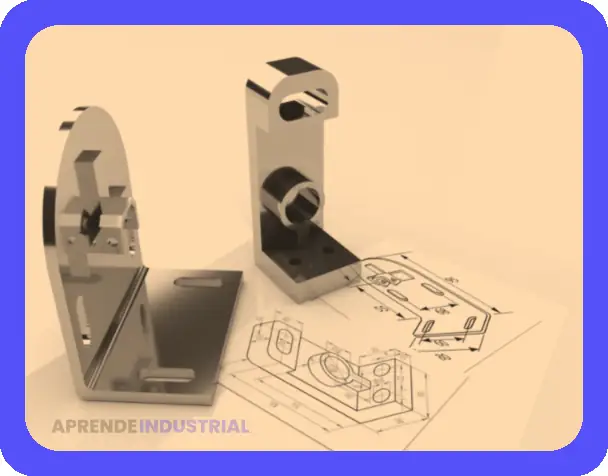

Planos de fabricación: qué son, tipos, elementos y cómo elaborarlos correctamente

Los planos de fabricación son uno de los documentos técnicos más importantes dentro de cualquier proceso industrial. Desde la fabricación de una pequeña pieza mecanizada hasta la construcción de grandes estructuras metálicas o equipos industriales, estos planos proporcionan toda la información necesaria para transformar un diseño en un producto físico.

Sin una documentación técnica clara y precisa, la producción puede verse afectada por errores de interpretación, retrasos, incremento de costes, desperdicio de materiales o problemas de calidad. Por este motivo, los planos de fabricación constituyen el lenguaje común entre ingenieros, diseñadores, fabricantes, operarios y departamentos de control de calidad.

En la actualidad, la mayoría de los planos se generan mediante programas CAD (Diseño Asistido por Ordenador), lo que permite crear documentación mucho más precisa, facilitar modificaciones y mejorar la comunicación entre todos los participantes del proyecto.

En esta guía aprenderás qué son los planos de fabricación, qué información deben incluir, cuáles son sus principales tipos, qué normativas los regulan y cómo elaborarlos correctamente para minimizar errores durante la producción.

¿Qué son los planos de fabricación?

Un plano de fabricación es un documento técnico que contiene toda la información necesaria para fabricar una pieza, un conjunto o una estructura de acuerdo con las especificaciones definidas durante la fase de diseño.

Su finalidad principal consiste en comunicar de forma clara, precisa y estandarizada cómo debe fabricarse un componente. Para ello incorpora información gráfica y textual que elimina ambigüedades durante la producción.

A diferencia de un simple dibujo técnico, un plano de fabricación incluye datos imprescindibles para que cualquier profesional pueda fabricar la pieza sin necesidad de realizar interpretaciones personales.

Entre la información habitual encontramos:

• Dimensiones completas.
• Tolerancias dimensionales.
• Materiales.
• Acabados superficiales.
• Tratamientos térmicos.
• Soldaduras.
• Procesos especiales.
• Roscas.
• Simbología normalizada.
• Lista de materiales cuando corresponde.
• Notas técnicas.

Toda esta información permite garantizar que la pieza fabricada cumpla exactamente con las especificaciones del diseño original.

Objetivos dentro del proceso industrial

Los planos de fabricación cumplen numerosas funciones dentro de la ingeniería y la producción industrial.

Entre las más importantes destacan:

Comunicar el diseño

Permiten transmitir el diseño realizado por el departamento de ingeniería al personal encargado de fabricar la pieza.

Garantizar la repetibilidad

Gracias a la información normalizada, diferentes operarios o incluso distintas plantas de producción pueden fabricar exactamente la misma pieza.

Reducir errores

Cuando toda la información está correctamente definida disminuyen considerablemente las dudas durante la fabricación.

Facilitar el control de calidad

Los inspectores pueden comparar las dimensiones reales con las especificaciones indicadas en el plano.

Servir como documentación técnica

Los planos forman parte del historial técnico del producto y permiten realizar futuras modificaciones, reparaciones o sustituciones.

¿Para qué sirven los planos de fabricación?

Aunque muchas personas piensan que un plano únicamente muestra la forma de una pieza, su utilidad va mucho más allá.

Constituyen la base de toda la documentación técnica que acompaña a un producto durante su ciclo de vida.

Comunicación entre diseño y producción

El departamento de ingeniería desarrolla el producto y posteriormente transmite toda la información necesaria mediante los planos.

Gracias a ellos:

• producción conoce exactamente qué fabricar;
• compras identifica los materiales;
• calidad dispone de los criterios de inspección;
• mantenimiento puede sustituir componentes;
• proveedores externos fabrican piezas conforme a las especificaciones.

Sin esta documentación aparecerían múltiples interpretaciones distintas del mismo diseño.

Reducción de errores

Una documentación técnica completa evita problemas como:

• medidas incorrectas;
• agujeros mal posicionados;
• tolerancias insuficientes;
• soldaduras equivocadas;
• utilización de materiales incorrectos;
• errores durante el montaje.

Cada error evitado supone un importante ahorro económico.

Mejora de la calidad

Los planos permiten definir con exactitud las características que debe cumplir una pieza.

Esto facilita:

• inspecciones dimensionales;
• verificaciones durante producción;
• ensayos de calidad;
• aceptación del producto final.

Además, ayudan a mantener la uniformidad entre diferentes lotes de fabricación.

Optimización de costes

Cuando la documentación está correctamente preparada se reducen:

• tiempos de fabricación;
• desperdicio de material;
• retrabajos;
• incidencias en producción;
• devoluciones;
• reclamaciones del cliente.

Por ello, dedicar tiempo a elaborar buenos planos suele traducirse en un importante ahorro económico a medio y largo plazo.

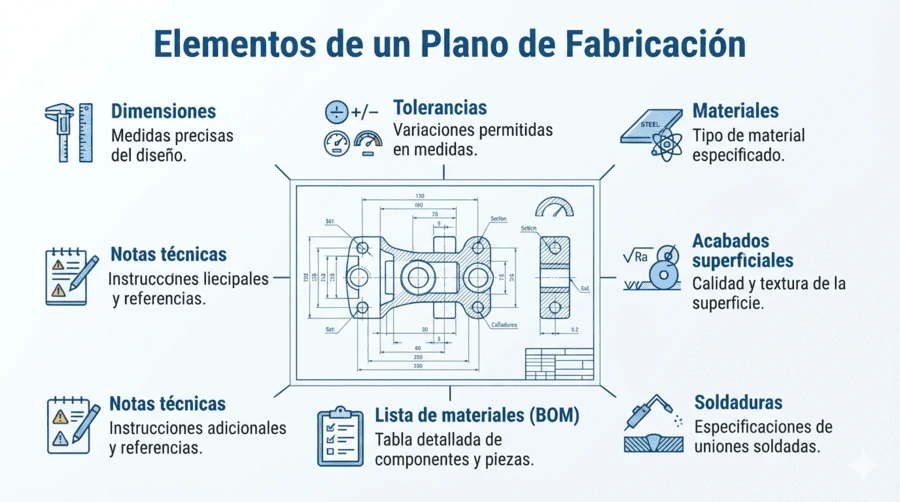

Información que debe contener un plano de fabricación

La calidad de un plano depende tanto de su representación gráfica como de la información técnica que incorpora.

Cada dato incluido tiene un propósito específico y contribuye a que el proceso de fabricación se desarrolle sin incertidumbres.

Dimensiones

Las dimensiones definen el tamaño y la geometría de la pieza.

Las cotas deben ser completas, claras y suficientes para fabricar el componente sin realizar cálculos adicionales.

Una buena práctica consiste en evitar cotas redundantes que puedan generar contradicciones durante futuras modificaciones del diseño.

Tolerancias

No todas las medidas pueden fabricarse con exactitud absoluta.

Las tolerancias indican la variación permitida respecto a la dimensión nominal y son fundamentales para garantizar el correcto funcionamiento del producto.

Su correcta definición permite equilibrar precisión y coste de fabricación, evitando exigir tolerancias innecesariamente estrictas que incrementen el precio de producción.

Materiales

El plano debe especificar claramente el material con el que se fabricará la pieza.

Esta información puede incluir:

• tipo de acero;
• aluminio;
• acero inoxidable;
• polímeros;
• fundición;
• aleaciones especiales;
• normas de referencia del material.

Una selección adecuada garantiza las propiedades mecánicas requeridas para cada aplicación.

Acabados superficiales

El acabado superficial determina la textura final de una pieza y puede influir directamente en su funcionalidad, durabilidad y aspecto estético. En el plano deben especificarse parámetros como la rugosidad, los tratamientos superficiales (galvanizado, anodizado, pintura, cromado, entre otros) y cualquier requisito especial relacionado con el acabado.

Estos datos son especialmente importantes en componentes sometidos a fricción, desgaste o exposición a ambientes corrosivos.

Soldaduras

Cuando una pieza requiere operaciones de soldadura, el plano debe indicar claramente:

• Tipo de soldadura.
• Ubicación.
• Longitud del cordón.
• Preparación de bordes.
• Símbolos normalizados.
• Procedimiento cuando sea necesario.

Utilizar la simbología normalizada evita errores de interpretación y facilita el trabajo tanto al soldador como al inspector de calidad.

Lista de materiales (BOM)

En conjuntos o ensamblajes suele incluirse una Lista de Materiales (Bill of Materials o BOM).

Esta tabla identifica todos los componentes que forman parte del conjunto indicando:

• Número de referencia.
• Denominación.
• Cantidad.
• Material.
• Observaciones.
• Código interno.

La BOM resulta esencial para compras, planificación de producción y montaje.

Notas técnicas

Las notas complementan la información gráfica con instrucciones específicas que no pueden representarse mediante símbolos o cotas.

Entre ellas pueden aparecer:

• Tratamientos térmicos.
• Requisitos de limpieza.
• Procedimientos de inspección.
• Condiciones de ensamblaje.
• Recomendaciones de almacenamiento.
• Normas de fabricación aplicables.

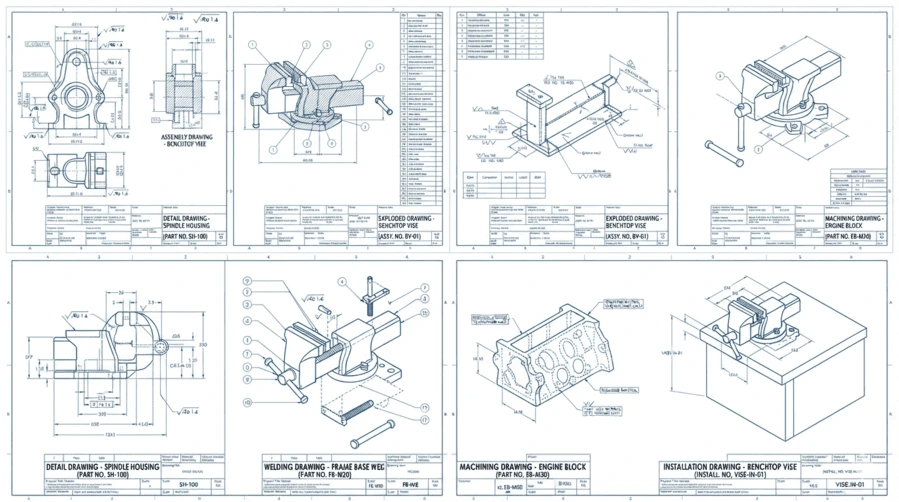

Tipos de planos de fabricación

No todos los planos tienen la misma finalidad. Dependiendo de la fase del proyecto y del tipo de producto, se emplean distintos documentos técnicos.

Plano de detalle

Describe una única pieza de forma individual.

Incluye todas las dimensiones, tolerancias, materiales y especificaciones necesarias para fabricar ese componente sin consultar otros documentos.

Es el plano más utilizado en mecanizado y fabricación de piezas.

Plano de conjunto

Representa cómo se ensamblan varias piezas para formar un producto completo.

Permite visualizar:

• Posición relativa de cada componente.
• Relaciones entre piezas.
• Elementos de fijación.
• Secuencia de montaje.

Habitualmente incorpora referencias cruzadas con la lista de materiales.

Plano de despiece

Muestra cada componente del conjunto por separado mediante vistas explosionadas o numeradas.

Es especialmente útil para:

• Fabricación.
• Mantenimiento.
• Repuestos.
• Manuales técnicos.

Plano de soldadura

Este tipo de plano se centra en las uniones soldadas de una estructura o ensamblaje.

Incluye la simbología correspondiente, especificaciones de los cordones, materiales de aporte y cualquier requisito necesario para garantizar la resistencia estructural.

Plano de mecanizado

Se utiliza cuando una pieza requiere operaciones como:

• Fresado.
• Torneado.
• Taladrado.
• Roscado.
• Rectificado.

Además de las dimensiones finales, suele indicar referencias para la sujeción de la pieza y operaciones críticas.

Plano de montaje

Su objetivo consiste en explicar cómo ensamblar correctamente los diferentes componentes de un producto.

Puede incorporar:

• Secuencia de montaje.
• Tornillería.
• Pares de apriete.
• Elementos de fijación.
• Ajustes.
• Observaciones de seguridad.

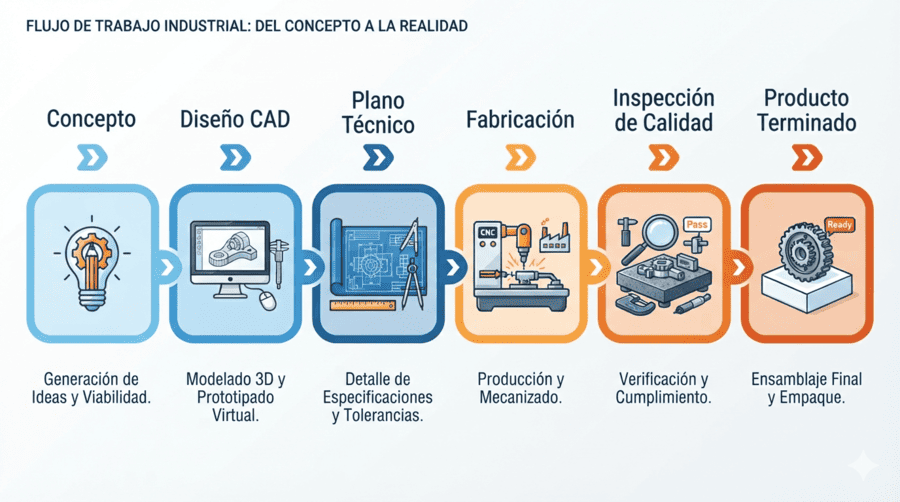

¿Cómo elaborar un plano de fabricación paso a paso?

La creación de un plano de fabricación requiere seguir una metodología que garantice la coherencia entre el diseño y el producto final.

1. Diseñar el modelo CAD

El proceso comienza con el modelado tridimensional de la pieza o conjunto utilizando software especializado.

Entre las herramientas más utilizadas destacan:

• SolidWorks.
• Autodesk Inventor.
• AutoCAD.
• Fusion 360.
• CATIA.
• Siemens NX.

El modelo 3D permite detectar interferencias, validar geometrías y facilitar futuras modificaciones.

2. Generar las vistas del plano

A partir del modelo CAD se crean las diferentes vistas necesarias para representar completamente la pieza:

• Vista frontal.
• Vista superior.
• Vista lateral.
• Cortes.
• Secciones.
• Detalles ampliados.

El objetivo es mostrar toda la geometría sin ambigüedades.

3. Acotar correctamente

Las dimensiones deben colocarse siguiendo criterios de claridad y funcionalidad.

Una buena acotación evita duplicidades y proporciona únicamente la información necesaria para fabricar e inspeccionar la pieza.

4. Definir tolerancias

Las tolerancias deben establecerse según la función que desempeñe cada componente.

Aplicar tolerancias excesivamente estrictas puede incrementar considerablemente el coste de fabricación, mientras que tolerancias demasiado amplias pueden comprometer el funcionamiento del conjunto.

5. Especificar materiales y acabados

El plano debe indicar claramente:

• Material.
• Tratamientos térmicos.
• Acabados superficiales.
• Recubrimientos.
• Dureza cuando corresponda.

Esta información garantiza que la pieza cumpla los requisitos mecánicos y funcionales previstos.

6. Revisar el plano

Antes de liberar la documentación para producción es recomendable realizar una revisión técnica completa comprobando:

• Coherencia de cotas.
• Tolerancias.
• Simbología.
• Referencias.
• Lista de materiales.
• Errores ortográficos.
• Versionado del documento.

Una revisión rigurosa evita incidencias posteriores durante la fabricación.

Cómo crear un plano de fabricación en SolidWorks

Normas aplicables a los planos de fabricación

Los planos de fabricación deben seguir normas internacionales que garanticen una interpretación uniforme, independientemente del fabricante o del país donde se produzca la pieza.

Normas ISO

La Organización Internacional de Normalización (ISO) establece estándares para la representación de dibujos técnicos, acotación, tolerancias y documentación de ingeniería. Algunas de las más utilizadas son:

• ISO 128: principios generales de representación en dibujos técnicos.
• ISO 129: acotación.
• ISO 2768: tolerancias generales.
• ISO 1101: tolerancias geométricas (GD&T).

Aplicar estas normas mejora la comunicación técnica y reduce errores de interpretación.

Normas ASME

En Estados Unidos y otros mercados internacionales es habitual utilizar los estándares de la American Society of Mechanical Engineers (ASME).

Destacan especialmente:

• ASME Y14.5: dimensionado y tolerancias geométricas.
• ASME Y14.100: prácticas de documentación de ingeniería.

Estas normas son ampliamente utilizadas en sectores como la automoción, la industria aeroespacial y la fabricación de maquinaria.

Buenas prácticas de documentación

Más allá del cumplimiento normativo, un buen plano de fabricación debe seguir una serie de recomendaciones:

• Mantener un formato uniforme.
• Utilizar simbología normalizada.
• Evitar información duplicada.
• Indicar claramente las revisiones del documento.
• Identificar autor, fecha y versión.
• Revisar el plano antes de liberarlo para producción.
• Garantizar la trazabilidad de las modificaciones.

Errores más comunes al elaborar planos de fabricación

Incluso pequeños errores pueden provocar retrasos, desperdicio de materiales o piezas defectuosas. Entre los fallos más habituales se encuentran:

Acotación incompleta

Cuando faltan dimensiones, el operario debe realizar suposiciones o cálculos adicionales, aumentando el riesgo de errores.

Tolerancias incorrectas

Es frecuente definir tolerancias demasiado estrictas, lo que incrementa los costes de fabricación sin aportar beneficios funcionales. También ocurre lo contrario: tolerancias excesivamente amplias que afectan al ensamblaje o al rendimiento del producto.

Información contradictoria

Las discrepancias entre diferentes vistas, cotas o notas técnicas generan confusión y pueden dar lugar a piezas no conformes.

Materiales mal especificados

Un material incorrecto puede comprometer la resistencia, la durabilidad o el comportamiento del componente en servicio.

Ausencia de revisiones

Trabajar con versiones desactualizadas del plano es una de las causas más comunes de errores en producción. Es recomendable implantar un sistema de control documental que garantice que todos los departamentos utilizan la última revisión aprobada.

Software para crear planos de fabricación

La elección del software depende del tipo de proyecto, la complejidad del diseño y los procesos de fabricación utilizados.

SolidWorks

Una de las soluciones CAD 3D más utilizadas en ingeniería mecánica. Permite generar automáticamente planos a partir de modelos tridimensionales y gestionar ensamblajes complejos.

AutoCAD

Especialmente útil para dibujos técnicos en 2D y documentación industrial. Sigue siendo una herramienta ampliamente implantada en numerosos sectores.

Autodesk Inventor

Diseñado para el desarrollo de productos mecánicos, integra modelado paramétrico, simulación y generación de documentación técnica.

Fusion 360

Combina diseño CAD, fabricación CAM y simulación en una plataforma basada en la nube, facilitando la colaboración entre equipos.

Otras soluciones

Dependiendo del sector también son habituales programas como:

• CATIA.
• Siemens NX.
• Creo.
• Solid Edge.

La herramienta adecuada dependerá del tamaño de la empresa, el tipo de producto y las necesidades del proceso productivo.

Beneficios de unos planos de fabricación bien elaborados

Invertir tiempo en crear planos claros y completos ofrece ventajas tanto técnicas como económicas.

Entre los principales beneficios destacan:

• Reducción de errores de fabricación.
• Menor desperdicio de materiales.
• Disminución de retrabajos.
• Mejor comunicación entre departamentos.
• Mayor calidad del producto final.
• Optimización de los tiempos de producción.
• Facilita la subcontratación de procesos.
• Simplifica las inspecciones de calidad.
• Mejora la trazabilidad documental.
• Favorece la estandarización de procesos.

En empresas con una elevada carga de producción, disponer de una documentación técnica bien estructurada puede traducirse en importantes ahorros de costes y una mayor competitividad.

Conclusión

Los planos de fabricación son mucho más que un simple dibujo técnico. Constituyen la base sobre la que se desarrolla todo el proceso de producción industrial, ya que transforman un diseño en instrucciones precisas para fabricar piezas y ensamblajes con seguridad, calidad y eficiencia.

Un plano bien elaborado debe contener toda la información necesaria para evitar interpretaciones ambiguas: dimensiones, tolerancias, materiales, acabados, procesos especiales y referencias normalizadas. Además, debe seguir estándares internacionales como ISO o ASME para garantizar una comunicación técnica clara entre todos los participantes del proyecto.

La incorporación de herramientas CAD y metodologías de revisión documental ha permitido mejorar notablemente la calidad de la documentación técnica, reduciendo errores, optimizando costes y acelerando los procesos de fabricación. En un entorno industrial cada vez más exigente, disponer de planos de fabricación precisos y actualizados es un factor clave para aumentar la productividad y asegurar la calidad del producto final.

Preguntas frecuentes

¿Qué es un plano de fabricación?

Es un documento técnico que contiene toda la información necesaria para fabricar una pieza o conjunto conforme a las especificaciones del diseño.

¿Qué diferencia existe entre un plano de fabricación y un plano de montaje?

El plano de fabricación indica cómo producir cada componente, mientras que el plano de montaje explica cómo ensamblar todas las piezas para formar el producto final.

¿Qué información debe contener un plano de fabricación?

Debe incluir dimensiones, tolerancias, materiales, acabados superficiales, simbología normalizada, notas técnicas y, cuando corresponda, una lista de materiales.

¿Qué normas regulan los planos de fabricación?

Las más utilizadas son las normas ISO y ASME, que establecen criterios para la representación gráfica, la acotación, las tolerancias y la documentación técnica.

¿Qué software se utiliza para elaborar planos de fabricación?

Entre las soluciones más empleadas se encuentran SolidWorks, AutoCAD, Autodesk Inventor, Fusion 360, CATIA, Siemens NX y Creo.

¿Por qué son importantes los planos de fabricación?

Porque garantizan que todas las personas implicadas en el proceso de producción trabajen con la misma información, reduciendo errores, mejorando la calidad y optimizando los costes de fabricación.
