El Diagrama de Flechas: Tu GPS Infalible para Proyectos Impecables

Hoy vamos a hablar de una herramienta que te cambiará la vida si gestionas proyectos, grandes o pequeños: el Diagrama de Flechas.

Piensa en él como un GPS superpotente para tus proyectos. ¿Alguna vez te has sentido perdido en un mar de tareas, sin saber por dónde empezar o qué hacer después? ¿Te preocupa no cumplir los plazos o quedarte sin recursos?

¡Pues el Diagrama de Flechas es tu solución!

En este artículo, te voy a explicar, de forma sencilla y amigable, todo lo que necesitas saber sobre esta herramienta. Desde qué es y para qué sirve, hasta cómo construirlo y usarlo para que tus proyectos sean un éxito rotundo.

Prepárate para transformar la manera en que planificas y ejecutas tus ideas. ¡Vamos a ello!

El Diagrama de Flechas: ¿Qué es y Para Qué Sirve?

Imagina que estás construyendo una casa. Necesitas cavar los cimientos antes de levantar las paredes, y las paredes antes de poner el techo, ¿verdad? No puedes poner el techo primero, ¡sería un caos!

Un Diagrama de Flechas funciona exactamente así, pero para cualquier tipo de proyecto.

¿Qué es un esquema de flechas?

En su esencia, un diagrama de flechas es una representación visual de la secuencia de actividades en un proyecto. Es como un mapa que te muestra el camino desde el inicio hasta el fin de tu proyecto, indicando qué tareas deben completarse antes de que otras puedan comenzar.

• Definición general: Técnicamente, es una red gráfica que utiliza flechas para representar las actividades y nodos (círculos o cuadros) para representar los eventos o hitos de inicio y fin de esas actividades.

• Propósito principal y contexto: El objetivo principal es ayudarte a visualizar, planificar, programar y controlar proyectos complejos. Es especialmente útil en proyectos donde el orden de las tareas es crucial y donde hay muchas dependencias entre ellas. Piensa en lanzamientos de productos, campañas de marketing, desarrollos de software o incluso la organización de un evento.

Ventajas clave de su uso

¿Por qué deberías molestarte en crear uno de estos diagramas? Aquí te doy algunas razones poderosas:

• Organización y claridad: Al ver todas las tareas y sus relaciones en un solo gráfico, obtienes una visión clara de todo el proyecto. Es como encender la luz en una habitación oscura; de repente, todo tiene sentido.

  • Te ayuda a descomponer un proyecto grande en tareas más manejables.

  • Muestra las interdependencias entre las tareas de forma inequívoca.

  • Facilita la comunicación entre los miembros del equipo. Todos ven el mismo "mapa".

• Identificación de la ruta crítica: Esta es una de las mayores joyas del esquema de flechas. La "ruta crítica" es la secuencia de tareas que, si se retrasan, retrasarán todo el proyecto.

  • Al identificarla, sabes qué tareas requieren tu máxima atención.

  • Te permite concentrar tus recursos donde más importan para mantener el proyecto a tiempo.

• Gestión de riesgos y optimización de recursos: Al tener una visión clara de todas las tareas y sus plazos, puedes:

  • Anticipar posibles cuellos de botella y problemas antes de que ocurran.

  • Distribuir mejor tus recursos (tiempo, personal, dinero) para evitar sobrecargas o tiempos muertos.

  • Evaluar el impacto de cambios o retrasos en el proyecto global.

El diagrama de flechas no es solo un dibujo bonito; es una herramienta estratégica que te da control, claridad y la capacidad de tomar decisiones informadas para llevar tus proyectos a buen puerto.

 Tipos Principales de Diagramas de Flechas

Ahora que ya sabes qué es un esquema de flechas y por qué es tan útil, es importante que sepas que existen dos "sabores" principales. Ambos cumplen la misma función general, pero difieren en cómo representan las actividades y los eventos.

Conocer estas diferencias te ayudará a elegir el que mejor se adapte a tu proyecto.

Diagrama de Actividad en Nodo (AoN - Activity on Node)

Este es, quizás, el más intuitivo y comúnmente usado hoy en día, especialmente con el software moderno de gestión de proyectos.

• Cómo funciona (nodos vs. flechas):

  • En un diagrama AoN, las actividades (las tareas que tienes que hacer) se representan dentro de los nodos (los círculos o cuadros).

  • Las flechas que conectan estos nodos representan las dependencias o relaciones entre las actividades. Es decir, una flecha que va de la Actividad A a la Actividad B significa que la Actividad A debe completarse antes de que la Actividad B pueda comenzar.

  • Piensa en ello como una serie de cajas (actividades) unidas por caminos (dependencias).

TE PUEDE INTRESAR:

Uso de Diagrama de Ishikawa y Pareto en calidad

El Diagrama del Árbol de Probabilidades: Una Guía Visual Completa

P&ID: Crea Diagramas de Tuberías e Instrumentación

Diagrama Tortuga: ejemplos y cómo hacerlo

Diagramas de Clases: Simbología y Conceptos Básicos

Cómo usar el Diagrama Ishikawa en logística: ejemplos

• • Un ejemplo sencillo:

    • Nodo 1: "Diseñar el Logo"

    • Flecha ->

    • Nodo 2: "Imprimir Tarjetas de Presentación"

    • Esto significa que primero diseñas el logo, y luego puedes imprimir las tarjetas.

• Tipos de dependencias: El AoN es muy flexible y permite representar diferentes tipos de dependencias entre las tareas:

  • Fin a Inicio (FS - Finish to Start): La más común. La actividad sucesora no puede empezar hasta que la predecesora termine. (Ej: Diseño del logo termina, luego empieza la impresión).

  • Inicio a Inicio (SS - Start to Start): La actividad sucesora no puede empezar hasta que la predecesora empiece. (Ej: Cuando la Actividad A empieza, la Actividad B también puede empezar al mismo tiempo o poco después). Imagina que empiezas a escribir un libro y, casi al mismo tiempo, la editorial empieza a diseñar la portada preliminar.

  • Fin a Fin (FF - Finish to Finish): La actividad sucesora no puede terminar hasta que la predecesora termine. (Ej: La edición de un libro no puede terminar hasta que la escritura final del capítulo termine).

  • Inicio a Fin (SF - Start to Finish): La menos común. La actividad sucesora no puede terminar hasta que la predecesora empiece. (Ej: Un turno de vigilancia nocturna termina cuando el turno de día comienza).

La gran ventaja del AoN es su claridad. Es fácil de leer y entender, y representa directamente las tareas que te importan.

Diagrama de Actividad en Flecha (AoA - Activity on Arrow)

Diagrama de Flechas: Ejemplo

Este es el tipo más tradicional de diagrama de flechas y fue muy popular antes del auge del software moderno. A veces se le conoce como el "método PERT/CPM clásico".

• Cómo funciona (flechas vs. nodos):

  • Aquí, las flechas representan las actividades del proyecto. La duración de la actividad (o el trabajo en sí) está asociada a la flecha.

  • Los nodos (o eventos) representan los puntos en el tiempo donde una o más actividades terminan y otras comienzan. No son actividades en sí mismas, sino "hitos" o momentos de transición.

  • Piensa en ello como un tren (actividad) que viaja de una estación (nodo) a otra estación (nodo).

  • Un ejemplo sencillo:

    • Nodo 1 (Inicio)

    • Flecha A (Actividad: "Diseñar el Logo") ->

    • Nodo 2 (Logo Diseñado)

    • Flecha B (Actividad: "Imprimir Tarjetas") ->

    • Nodo 3 (Tarjetas Impresas)

• Limitaciones y el uso de actividades ficticias:

  • La principal limitación del AoA es que no permite la representación directa de todas las dependencias complejas (como las de "Inicio a Inicio" o "Fin a Fin") tan fácilmente como el AoN.

  • Para manejar ciertas dependencias, el AoA requiere el uso de actividades ficticias (dummy activities). Estas son flechas sin duración de tiempo ni costo, que solo sirven para mostrar una dependencia lógica.

    • Imagina: Si la Actividad C depende de la Actividad A y la Actividad B, pero la Actividad D solo depende de la Actividad B, tendrías que usar una actividad ficticia para asegurar que la Actividad C espere a ambas, sin que la Actividad D espere a la Actividad A. Suena un poco enredado, ¿verdad? Y sí lo es a veces.

  • Las actividades ficticias pueden hacer que el diagrama sea más complicado de leer y dibujar a mano, lo que las hace menos populares en la era del software de proyectos.

¿Cuál elegir?

Para la mayoría de los proyectos modernos y para la facilidad de uso con las herramientas actuales, el Diagrama de Actividad en Nodo (AoN) es la opción preferida y la que exploraremos más a fondo en las siguientes secciones. Su simplicidad y flexibilidad lo hacen ideal para casi cualquier situación.

Componentes Clave y Cómo Construir Tu Diagrama

¡Manos a la obra! Ahora que entendemos los tipos, vamos a desglosar los elementos esenciales y a construir tu primer diagrama de flechas. No te preocupes, es más sencillo de lo que parece.

Componentes esenciales

Ya los hemos mencionado un poco, pero vamos a definirlos claramente para que no haya confusiones.

• Nodos:

  • En un diagrama AoN, los nodos son los círculos o cuadros donde escribes las actividades del proyecto.

  • Cada nodo representa una tarea específica con un inicio y un fin.

  • También puedes usar nodos para representar los eventos de inicio y fin del proyecto general.

  • Ejemplo visual: [Tarea A] , [Tarea B]

• Flechas (o Arcos):

  • Las flechas son las líneas que conectan los nodos.

  • Representan la secuencia y la dependencia lógica entre las actividades.

  • Una flecha que sale del Nodo A y llega al Nodo B significa que la Actividad B no puede empezar hasta que la Actividad A haya terminado (esto es para la dependencia Fin a Inicio, la más común).

  • Las flechas siempre van en una dirección (de izquierda a derecha o de arriba a abajo, siguiendo el flujo del tiempo). Nunca deben formar un círculo o bucle.

  • Ejemplo visual: [Tarea A] ----> [Tarea B]

• Actividades ficticias (o "dummies"):

  • Como vimos, estas son más comunes en los diagramas AoA, pero es bueno conocer su concepto.

  • Son flechas que no representan una actividad real (no tienen duración, ni costo, ni recursos asignados).

  • Su única función es mostrar una dependencia lógica que de otra manera no podría representarse correctamente en el diagrama.

  • Ejemplo: A veces, para evitar tener dos actividades saliendo del mismo nodo y llegando al mismo nodo (lo cual no está permitido en AoA), o para mostrar que una actividad depende de otra sin que la ruta sea física, se usan estas flechas. En AoN, raramente las necesitarás.

Guía paso a paso para crear un diagrama (AoN)

¡Aquí viene la parte práctica! Sigue estos pasos para construir un diagrama sólido para tu próximo proyecto.

Este es el punto de partida fundamental. No puedes planificar si no sabes qué hay que hacer.

1. Haz una lista exhaustiva de todas las actividades: Piensa en cada tarea que debe completarse para llevar a cabo tu proyecto. No te olvides de nada, incluso las cosas pequeñas.

   • Consejo: Imagina que estás cocinando un plato complejo. ¿Qué necesitas hacer en cada paso? ¿Comprar ingredientes? ¿Cortar verduras? ¿Calentar el horno?

2. Define la duración estimada de cada actividad: ¿Cuánto tiempo crees que tomará cada tarea? Sé realista. Puedes usar unidades como horas, días o semanas. Anótalo junto a cada actividad.

   • Ejemplo: "Diseñar logo (3 días)", "Reunión con cliente (1 hora)".

3. Determina las dependencias (predecesoras y sucesoras): Para cada actividad, pregúntate:

   • "¿Qué actividades DEBEN estar terminadas antes de que esta pueda comenzar?" (Estas son sus predecesoras).

   • "¿Qué actividades NO pueden comenzar hasta que esta termine?" (Estas son sus sucesoras).

   • Ejemplo práctico:

     • Proyecto: Lanzar una nueva web

     • Actividad A: Definir requisitos (Duración: 2 días)

       • Predecesoras: Ninguna (es la primera)

       • Sucesoras: B

     • Actividad B: Diseñar interfaz de usuario (UI) (Duración: 5 días)

       • Predecesoras: A

       • Sucesoras: C, D

     • Actividad C: Desarrollar frontend (Duración: 7 días)

       • Predecesoras: B

       • Sucesoras: E

     • Actividad D: Desarrollar backend (Duración: 8 días)

       • Predecesoras: B

       • Sucesoras: E

     • Actividad E: Pruebas y depuración (Duración: 3 días)

       • Predecesoras: C, D

       • Sucesoras: F

     • Actividad F: Lanzamiento (Duración: 1 día)

       • Predecesoras: E

       • Sucesoras: Ninguna (es la última)

   • ¡La clave es ser meticuloso en este paso! Cualquier error aquí se reflejará en todo el diagrama.

Una vez que tienes tu lista de actividades, duraciones y dependencias, ¡es hora de dibujar!

1. Dibuja un nodo de inicio: Empieza con un círculo o cuadro que diga "Inicio".

2. Dibuja los nodos de las actividades iniciales: Todas las actividades que no tienen predecesoras (como la Actividad A en nuestro ejemplo) saldrán directamente del nodo de "Inicio".

3. Conecta los nodos con flechas:

   • Para cada actividad, dibuja un nodo con su nombre (y su duración, si quieres).

   • Luego, dibuja flechas desde las actividades predecesoras hacia esa actividad.

   • Siguiendo el ejemplo de la web:

     • [Inicio] --A (2 días)--> [Diseñar Requisitos]

     • [Diseñar Requisitos] --B (5 días)--> [Diseñar UI]

     • Desde [Diseñar UI] saldrán dos flechas:

       • --C (7 días)--> [Desarrollar Frontend]

       • --D (8 días)--> [Desarrollar Backend]

     • Aquí viene un punto importante: [Pruebas y Depuración] (Actividad E) depende tanto de [Desarrollar Frontend] (C) como de [Desarrollar Backend] (D). Así que dos flechas llegarán a este nodo, una desde C y otra desde D.

       • [Desarrollar Frontend] --E (3 días)--> [Pruebas y Depuración]

       • [Desarrollar Backend] --- (otra flecha) ---> [Pruebas y Depuración]

     • Finalmente, [Pruebas y Depuración] --F (1 día)--> [Lanzamiento]

     • Y [Lanzamiento] se conecta a un nodo final que diga "Fin".

   • Visualización (imagina esto en tu cabeza o en un papel):

     [Inicio]
     |
     v
     [A: Req. (2)]
     |
     v
     [B: UI (5)]
     /
     v v
     [C: Frontend (7)] [D: Backend (8)]
     /
     v v
     [E: Pruebas (3)]
     |
     v
     [F: Lanzamiento (1)]
     |
     v
     [Fin]

4. Revisa el diagrama:

   • Asegúrate de que no haya bucles (flechas que te devuelvan a un nodo anterior).

   • Verifica que todas las actividades tengan sus predecesoras y sucesoras correctas.

   • Asegúrate de que solo haya un nodo de inicio y un nodo de fin para todo el proyecto.

¡Felicidades! Acabas de construir la base de tu diagrama de flechas. En la siguiente sección, veremos cómo usar esto para encontrar la famosa "Ruta Crítica".

Métodos Avanzados Basados en Diagramas de Flechas

Una vez que tienes tu esquema de flechas, no es solo un bonito dibujo. Es una herramienta poderosa que te permite aplicar metodologías avanzadas para programar y controlar tu proyecto de manera efectiva. Las dos más importantes son el Método de la Ruta Crítica (CPM) y la Técnica de Evaluación y Revisión de Programas (PERT).

Vamos a explorarlas.

Método de la Ruta Crítica (CPM - Critical Path Method)

El CPM es un algoritmo para planificar actividades del proyecto. Te ayuda a identificar la secuencia más larga de actividades que deben completarse a tiempo para que el proyecto finalice a tiempo. Es la base de gran parte de la gestión de proyectos moderna.

• Conceptos clave: Inicio/Fin más Temprano y Tardío

Para aplicar CPM, necesitamos calcular cuatro valores para cada actividad en tu diagrama:

1. ES (Earliest Start - Inicio Más Temprano): Es el momento más temprano en que una actividad puede comenzar, asumiendo que sus actividades predecesoras han terminado.

   • Para la primera actividad del proyecto, su ES es 0 (o la fecha de inicio del proyecto).

   • Para cualquier otra actividad, su ES es el Fin Más Temprano (EF) más alto de todas sus actividades predecesoras.

2. EF (Earliest Finish - Fin Más Temprano): Es el momento más temprano en que una actividad puede terminar.

   • Se calcula como: EF = ES + Duración de la Actividad.

3. LS (Latest Start - Inicio Más Tardío): Es el momento más tardío en que una actividad puede comenzar sin retrasar la fecha de finalización de todo el proyecto.

   • Para la última actividad del proyecto, su LF (Fin Más Tardío) es igual a su EF (ya que no debe retrasar nada).

   • Para cualquier otra actividad, su LS se calcula yendo hacia atrás desde las actividades sucesoras. Se calcula como: LS = LF - Duración de la Actividad.

4. LF (Latest Finish - Fin Más Tardío): Es el momento más tardío en que una actividad puede terminar sin retrasar la fecha de finalización de todo el proyecto.

   • Se calcula yendo hacia atrás desde las actividades sucesoras. El LF de una actividad es el LS más bajo de todas sus actividades sucesoras.

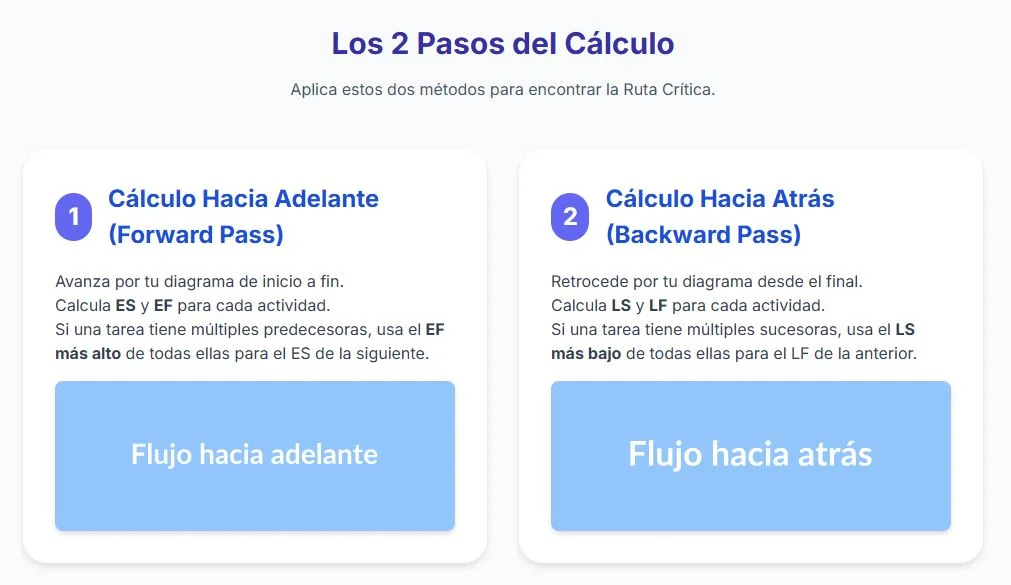

¿Cómo se calculan?

• Paso 1: Cálculo hacia adelante (Forward Pass) para ES y EF:

  • Empieza desde el nodo de inicio y avanza por el diagrama.

  • El ES de la primera actividad es 0.

  • Calcula EF para la primera actividad.

  • Para las siguientes actividades, su ES será el EF de su predecesora. Si tiene varias predecesoras, toma el EF más alto.

  • Repite hasta llegar al nodo final. El EF del nodo final te dará la duración total más temprana del proyecto.

• Paso 2: Cálculo hacia atrás (Backward Pass) para LS y LF:

  • Empieza desde el nodo final y retrocede por el diagrama.

  • El LF de la última actividad será igual a su EF (que calculaste en el paso anterior).

  • Calcula LS para la última actividad.

  • Para las actividades anteriores, su LF será el LS de su sucesora. Si tiene varias sucesoras, toma el LS más bajo.

  • Repite hasta llegar al nodo de inicio.

No te preocupes si suena un poco complejo al principio. Con un poco de práctica y un diagrama claro, se vuelve bastante mecánico.

Técnica de Evaluación y Revisión de Programas (PERT - Program Evaluation and Review Technique)

Mientras que CPM asume que las duraciones de las actividades son conocidas con certeza, PERT se desarrolló para proyectos donde hay mucha incertidumbre sobre cuánto tiempo tomará cada actividad. Es especialmente útil en proyectos de investigación y desarrollo, o en aquellos con poca experiencia previa.

• Uso de estimaciones de tiempo múltiples (Optimista, Pesimista, etc.)

En lugar de una única estimación de duración, PERT utiliza tres estimaciones de tiempo para cada actividad:

1. Estimación Optimista (O): El tiempo mínimo que tomaría la actividad si todo sale perfectamente, sin problemas ni retrasos inesperados. Es el "mejor escenario".

2. Estimación Más Probable (M): El tiempo que se espera que tome la actividad en condiciones normales. Es la estimación más realista y frecuente.

3. Estimación Pesimista (P): El tiempo máximo que tomaría la actividad si todo sale mal, con retrasos y problemas. Es el "peor escenario".

Con estas tres estimaciones, PERT calcula una duración esperada (Te) para cada actividad utilizando una fórmula que da más peso a la estimación más probable:

Te = (O + 4M + P) / 6

• Por ejemplo: Si una actividad tiene O=4 días, M=6 días, P=14 días:

  • Te = (4 + 4*6 + 14) / 6

  • Te = (4 + 24 + 14) / 6

  • Te = 42 / 6 = 7 días

Una vez que tienes la duración esperada (Te) para cada actividad, puedes aplicar el mismo proceso del CPM (cálculos hacia adelante y hacia atrás) para encontrar la ruta crítica y la duración esperada del proyecto, pero con un componente de incertidumbre incorporado.

¿Cuándo usar CPM y cuándo usar PERT?

• CPM: Ideal para proyectos donde las duraciones de las actividades son relativamente predecibles y conocidas (ej. construcción de una casa, fabricación de un producto estándar).

• PERT: Mejor para proyectos con alta incertidumbre, donde las duraciones son difíciles de estimar con precisión (ej. desarrollo de un nuevo software, investigación científica).

Muchos gestores de proyectos modernos usan una combinación de ambos, a menudo referida como PERT/CPM, utilizando las estimaciones de PERT para luego aplicar la lógica de la ruta crítica del CPM. Las herramientas de software suelen incorporar ambos enfoques.

Conceptos Clave en la Programación de Proyectos

Ahora que ya sabes cómo construir el diagrama y cómo calcular los tiempos, es crucial que entiendas dos conceptos que son el corazón de la programación de proyectos basada en diagramas de flechas: la Ruta Crítica y la Holgura.

Estos te dirán dónde debes enfocar tu atención para asegurar el éxito de tu proyecto.

La Ruta Crítica: el alma de tu proyecto

¡Este es el Santo Grial de la planificación con diagramas de flechas!

• ¿Qué es? La Ruta Crítica es la secuencia más larga de actividades en tu diagrama, desde el inicio hasta el fin, donde no hay margen de retraso. Es decir, si alguna actividad en la ruta crítica se retrasa, ¡todo el proyecto se retrasará por el mismo período!

• ¿Cómo calcularla?

  1. Calcula los valores ES, EF, LS y LF para todas las actividades del proyecto (como aprendimos en la sección de CPM).

  2. La ruta crítica está formada por aquellas actividades para las cuales: ES = LS y EF = LF.

     • Esto significa que no hay "tiempo extra" disponible para estas actividades. Su inicio más temprano es también su inicio más tardío, y su fin más temprano es su fin más tardío.

  3. Alternativamente, puedes identificar las actividades cuya holgura total es igual a cero (veremos la holgura a continuación).

• ¿Por qué es importante?

  • Priorización: Te indica exactamente qué actividades son críticas para la finalización a tiempo del proyecto. Estos son los cuellos de botella y los puntos focales de tu atención.

  • Asignación de recursos: Te ayuda a asignar los recursos más talentosos o experimentados a las actividades críticas, o a asegurarte de que tengan todo lo que necesitan sin demoras.

  • Monitoreo: Sabes qué actividades monitorear de cerca. Si una actividad no crítica se retrasa un poco, puede que no sea un problema. Pero si una actividad crítica se retrasa, ¡es una alarma que suena fuerte!

  • Estimación de la duración del proyecto: La suma de las duraciones de las actividades en la ruta crítica te da la duración total mínima del proyecto.

  • Imagínate que estás en una carrera de relevos: La ruta crítica es como el tiempo total que tarda tu equipo en pasar el testigo por todos los corredores. Si el corredor más lento de tu equipo (una actividad crítica) se retrasa, todo el equipo se retrasa. Los corredores más rápidos (actividades no críticas) pueden tener un poco de margen, pero el lento marca el ritmo general.

La holgura (slack) o flotación (float)

Mientras que la ruta crítica te dice dónde no hay margen, la holgura te dice dónde sí lo hay.

• ¿Qué es? La holgura es la cantidad de tiempo que una actividad puede retrasarse sin afectar:

  • a) El inicio más temprano de las actividades sucesoras.

  • b) La fecha de finalización de todo el proyecto.

• ¿Cómo calcularla? Se calcula para cada actividad con la siguiente fórmula:

  • Holgura = LS - ES (Inicio Más Tardío - Inicio Más Temprano)

  • O bien: Holgura = LF - EF (Fin Más Tardío - Fin Más Temprano)

  • Recuerda: Para las actividades en la ruta crítica, la holgura siempre será cero. ¡Por eso son críticas!

• Tipos de holgura:

  1. Holgura Total (Total Float): Es la cantidad máxima de tiempo que una actividad puede retrasarse sin retrasar la fecha de finalización del proyecto.

     • Esta es la holgura que calculamos con la fórmula anterior.

     • Es "compartida" entre las actividades de una misma ruta no crítica. Si una actividad usa parte de su holgura total, reduce la holgura de las actividades siguientes en esa misma ruta.

  2. Holgura Libre (Free Float): Es la cantidad de tiempo que una actividad puede retrasarse sin retrasar el inicio más temprano de CUALQUIERA de sus actividades sucesoras.

     • Es una medida más estricta que la holgura total.

     • La holgura libre es siempre menor o igual que la holgura total.

     • Cuando una actividad tiene holgura libre, puede usar ese tiempo sin impactar a las siguientes tareas, lo que la hace muy útil para decisiones a nivel de tarea.

• ¿Por qué es importante la holgura?

  • Flexibilidad: Te da margen de maniobra. Si hay un problema inesperado o si un recurso está sobrecargado, puedes mover una actividad con holgura sin afectar el proyecto global.

  • Gestión de recursos: Puedes usar la holgura para nivelar recursos. Si un recurso está ocupado con una actividad crítica, puedes asignarlo a una actividad con holgura para más tarde, sin prisa.

  • Toma de decisiones: Te ayuda a decidir dónde invertir tiempo y esfuerzo. Si una actividad tiene mucha holgura, tal vez no necesites supervisarla tan de cerca como una actividad crítica.

Entender la ruta crítica y la holgura te convierte en un estratega del proyecto. Ya no estarás "apagando fuegos" al azar, sino que sabrás exactamente dónde actuar para mantener tu proyecto en el camino correcto.

Herramientas y Mejores Prácticas

¡Hemos recorrido un largo camino! Ya sabes qué son los diagramas de flechas, sus tipos, cómo construirlos y los conceptos clave detrás de ellos. Ahora, hablemos de cómo llevar esto a la práctica y sacarle el máximo provecho.

Software para crear diagramas de flechas

Aunque puedes dibujar diagramas de flechas a mano (y es una excelente forma de aprender), para proyectos complejos y para gestionar cambios, el software es tu mejor amigo.

• Herramientas gratuitas y de pago:

  • Software de gestión de proyectos dedicado:

    • Microsoft Project: El estándar de la industria. Muy potente, pero con una curva de aprendizaje y un costo asociado. Permite crear diagramas de Gantt y de red (AoN) fácilmente.

    • Primavera P6: Otro software robusto, más usado en proyectos de ingeniería y construcción a gran escala.

    • Asana, Trello, Monday.com, Jira: Aunque no son herramientas puras de diagramas de flechas, muchas ofrecen funcionalidades para definir dependencias entre tareas y visualizar flujos de trabajo, que se aproximan a la lógica de estos diagramas. Algunos tienen complementos (add-ons) para visualizaciones de red.

  • Herramientas de diagramación general (con plantillas):

    • Lucidchart, draw.io (ahora diagrams.net), Miro, SmartDraw: Estas herramientas son excelentes para dibujar diagramas de forma intuitiva. Ofrecen plantillas específicas para diagramas de red o de flujo, y aunque no siempre calculan la ruta crítica automáticamente, te permiten visualizarla claramente. Son más económicas o incluso gratuitas en sus versiones básicas.

  • Hojas de cálculo (Excel, Google Sheets): Sí, incluso con una hoja de cálculo puedes gestionar tus actividades y sus dependencias, y luego "dibujar" el diagrama de flechas manualmente o usando funciones de dibujo. Es más laborioso, pero posible para proyectos pequeños o para practicar los cálculos.

La elección de la herramienta dependerá de la complejidad de tu proyecto, tu presupuesto y las funcionalidades que necesites. Para empezar, una herramienta de diagramación como draw.io es fantástica y gratuita.

Consejos para un diagrama efectivo

Crear un diagrama no es solo cuestión de dibujarlo; es cuestión de que sea útil.

• La importancia de la claridad y la revisión:

  • Sé claro y conciso: Nombra tus actividades de forma que cualquiera entienda qué es. Evita abreviaturas ambiguas.

  • Mantén la lógica impecable: Asegúrate de que todas las dependencias sean correctas. Un error en las dependencias puede invalidar todo el diagrama.

  • Usa un diseño limpio: Organiza los nodos y las flechas para que el flujo sea fácil de seguir. Evita que las flechas se crucen demasiado si es posible.

  • Involucra al equipo: No crees el diagrama solo en tu burbuja. Pide la opinión de los miembros del equipo que realizarán las tareas. Ellos tendrán perspectivas valiosas sobre duraciones y dependencias.

  • Revisa, revisa y vuelve a revisar: Antes de finalizar, pide a otras personas que revisen el diagrama para detectar errores lógicos o malentendidos.

• Actualiza el diagrama regularmente: Un esquema de flechas no es un documento estático. Los proyectos cambian, los retrasos ocurren, las prioridades se modifican. Actualiza tu diagrama a medida que el proyecto avanza para mantenerlo siempre relevante y útil.

Limitaciones a considerar

Aunque los diagramas de flechas son herramientas fantásticas, no son una bala de plata.

• No gestionan recursos directamente (por sí solos): El diagrama te muestra la secuencia y los tiempos, pero no te dice si tienes suficientes personas o equipos para hacer todas las tareas al mismo tiempo. Necesitas herramientas adicionales para la gestión de recursos.

• Asumen duraciones fijas (CPM) o distribuciones (PERT): La precisión de tu diagrama depende de la exactitud de tus estimaciones de tiempo. Si tus estimaciones son malas, el diagrama también lo será.

• Pueden volverse complejos en proyectos muy grandes: Un proyecto con cientos o miles de actividades puede generar un diagrama tan grande que es difícil de manejar y leer. Aquí es donde el software es indispensable y la "descomposición" del proyecto en subproyectos es clave.

• Requieren una comprensión sólida de las dependencias: Si el equipo no está de acuerdo con las dependencias entre tareas, el diagrama no será una representación precisa del trabajo.

A pesar de estas limitaciones, los beneficios de usar diagramas de flechas superan con creces sus desafíos. Te proporcionan una estructura y una claridad inigualables para la planificación y ejecución de proyectos.

Conclusión

¡Felicidades! Has llegado al final de nuestra guía completa sobre el Diagrama de Flechas. Espero que ahora veas esta herramienta no como una complejidad técnica, sino como un aliado poderoso para llevar tus proyectos al siguiente nivel.

Resumen de la utilidad de los diagramas de flechas

Hemos aprendido que el Diagrama de Flechas es mucho más que un simple dibujo. Es un mapa estratégico que te permite:

• Visualizar de forma clara todas las actividades y sus relaciones dentro de un proyecto.

• Identificar la crucial Ruta Crítica, la columna vertebral de tu proyecto, que no tolera retrasos.

• Calcular la holgura de las actividades, dándote flexibilidad y margen de maniobra donde más lo necesitas.

• Optimizar la asignación de recursos y gestionar los riesgos de manera proactiva.

• Comunicar el plan del proyecto de forma efectiva a todo tu equipo.

Desde proyectos pequeños hasta iniciativas empresariales gigantes, los principios del Diagrama de Flechas (ya sea AoN o AoA, y utilizando CPM o PERT) son universalmente aplicables y te brindan un control sin precedentes.

Sé que al principio puede parecer un poco abrumador, con tantos cálculos y términos. Pero te prometo que la inversión de tiempo en aprender y aplicar esta técnica se verá recompensada con proyectos más exitosos, menos estrés y una mayor sensación de control.

Mi consejo para ti es: ¡Empieza pequeño!

• Toma un proyecto sencillo que tengas en mente.

• Haz una lista de sus actividades, duraciones y dependencias.

• Intenta dibujar un Diagrama de Actividad en Nodo (AoN) en un papel, o usa una herramienta gratuita como draw.io.

• Calcula la Ruta Crítica.

• ¡Observa cómo tu perspectiva sobre el proyecto cambia!

Al dominar el Diagrama de Flechas, te transformarás en un gestor de proyectos más eficiente, proactivo y exitoso. No te limites a reaccionar a los problemas; anticípalos y planifícalos con maestría.

¡Es tu momento de tomar el control! Anímate a implementar esta poderosa
