Prueba de líquidos penetrantes en soldadura: Guía completa

El ensayo de líquidos penetrantes es un método de ensayo no destructivo (END) ampliamente utilizado en diversas industrias para detectar discontinuidades superficiales en materiales no porosos. Estas discontinuidades pueden ser grietas, porosidades, faltas de fusión, entre otras, que no son visibles a simple vista. La prueba de líquidos penetrantes se basa en el principio de capilaridad, donde un líquido con baja tensión superficial penetra en las aberturas superficiales del material.

Este artículo explorará en detalle los aspectos clave del ensayo de líquidos penetrantes, desde sus principios básicos hasta sus aplicaciones y limitaciones. Se abordarán los diferentes tipos de penetrantes, los procesos involucrados, las normas que lo rigen, las ventajas y desventajas del método, así como algunos ejemplos prácticos. Además, se incluirán preguntas frecuentes para aclarar dudas comunes sobre este importante método de END.

Principios del Ensayo de Líquidos Penetrantes

El principio fundamental del ensayo de líquidos penetrantes es la capacidad de un líquido de baja tensión superficial para penetrar en aberturas superficiales estrechas por capilaridad. El proceso implica la aplicación de un líquido penetrante sobre la superficie del material a inspeccionar. Este líquido se introduce en las discontinuidades presentes en la superficie.

Después de un tiempo de penetración, se elimina el exceso de penetrante de la superficie. Posteriormente, se aplica un revelador que absorbe el penetrante atrapado en las discontinuidades y lo lleva a la superficie, haciéndolas visibles.

La visibilidad de las indicaciones se basa en el contraste de color o fluorescencia entre el penetrante y el revelador. Esto permite una fácil detección de las discontinuidades superficiales, incluso las más pequeñas. Este método es crucial para garantizar la integridad y seguridad de los componentes en diferentes industrias.

Tipos de Líquidos Penetrantes

Existen tres tipos principales de líquidos penetrantes: visibles, fluorescentes y duales. Los penetrantes visibles, generalmente de color rojo, se inspeccionan bajo luz blanca. Ofrecen una buena sensibilidad para la detección de discontinuidades de tamaño mediano a grande.

Los penetrantes fluorescentes, por otro lado, emiten luz visible cuando se exponen a luz ultravioleta (UV). Estos penetrantes son más sensibles que los visibles, permitiendo la detección de discontinuidades más pequeñas.

Por último, los penetrantes duales combinan las características de los penetrantes visibles y fluorescentes. Estos penetrantes ofrecen una mayor versatilidad, ya que pueden inspeccionarse bajo luz blanca o UV.

Proceso del Ensayo de Líquidos Penetrantes

El proceso del ensayo de líquidos penetrantes consta de seis pasos principales: limpieza, aplicación del penetrante, remoción del exceso de penetrante, aplicación del revelador, inspección y limpieza final.

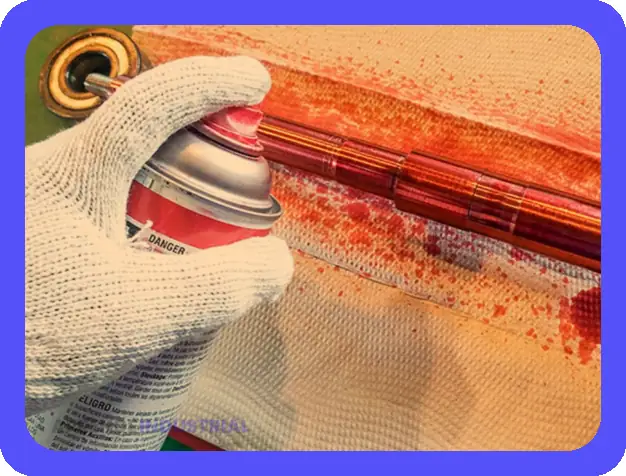

La limpieza inicial es fundamental para eliminar cualquier contaminante que pueda interferir con la penetración del líquido. La aplicación del penetrante se realiza por inmersión, pulverización o brocha, asegurando una cobertura completa de la superficie.

La remoción del exceso de penetrante debe ser cuidadosa para no eliminar el penetrante atrapado en las discontinuidades. El revelador se aplica después de la remoción del exceso de penetrante y permite visualizar las indicaciones. La inspección se realiza bajo luz blanca o UV, dependiendo del tipo de penetrante.

Finalmente, se realiza una limpieza final para eliminar los residuos del proceso. Cada paso es crucial para asegurar la eficacia y confiabilidad del ensayo de líquidos penetrantes.

Ventajas y Desventajas del Ensayo de Líquidos Penetrantes

El ensayo de líquidos penetrantes presenta varias ventajas. Es un método relativamente económico, fácil de aplicar y portátil. Además, es altamente sensible para detectar discontinuidades superficiales en una amplia variedad de materiales no porosos. Su versatilidad lo hace aplicable en diferentes industrias, desde la aeroespacial hasta la automotriz.

Sin embargo, el ensayo por líquidos penetrantes también tiene limitaciones. Solo detecta discontinuidades superficiales y no es efectivo en materiales porosos. Además, la limpieza adecuada de la superficie es crucial para la efectividad del ensayo, y algunos penetrantes pueden ser tóxicos, requiriendo precauciones especiales durante su manejo.

Aplicaciones del Ensayo de Líquidos Penetrantes

La prueba de líquidos penetrantes se utiliza ampliamente en diversas industrias. En la industria aeroespacial, se utiliza para inspeccionar componentes críticos como alas, fuselajes y motores. En la industria automotriz, se emplea para verificar la integridad de piezas como bloques de motor, cigüeñales y bielas.

En la industria petroquímica, el ensayo de líquidos penetrantes es esencial para la inspección de tuberías, tanques y recipientes a presión. También se utiliza en la industria de generación de energía para inspeccionar componentes de turbinas y generadores. La prueba de penetrantes es una herramienta fundamental para garantizar la seguridad y fiabilidad en estas industrias.

Normas y Especificaciones para el Ensayo de Líquidos Penetrantes

Existen diversas normas y especificaciones que rigen el ensayo de líquidos penetrantes. La norma ASTM E1417 es una de las más utilizadas y proporciona los requisitos para los materiales, procedimientos y calificación del personal.

Otras normas relevantes incluyen la ISO 3452 y la ASME Sección V, Artículo 6. Estas normas establecen los criterios de aceptación y rechazo para las indicaciones encontradas durante el ensayo, asegurando la calidad y consistencia de los resultados. Seguir estas normas es esencial para realizar un ensayo de líquidos penetrantes confiable y preciso.

Interpretación de Resultados en el Ensayo de Líquidos Penetrantes

La interpretación de los resultados del ensayo de líquidos penetrantes requiere experiencia y conocimiento de las normas aplicables. Las indicaciones se clasifican según su tamaño, forma y distribución. Se deben considerar factores como la geometría de la pieza y las condiciones de servicio para determinar la aceptabilidad de las indicaciones.

Un análisis preciso de los resultados permite identificar la naturaleza y gravedad de las discontinuidades superficiales, facilitando la toma de decisiones sobre la reparación o rechazo de la pieza inspeccionada. La correcta interpretación es clave para garantizar la seguridad y el buen funcionamiento de los componentes.

Seguridad en el Ensayo de Líquidos Penetrantes

La seguridad es primordial al realizar un ensayo de líquidos penetrantes. Algunos penetrantes y reveladores pueden ser inflamables o tóxicos. Es esencial utilizar equipo de protección personal adecuado, como guantes, gafas y respiradores, para minimizar la exposición a estos productos químicos.

Además, se debe asegurar una ventilación adecuada en el área de trabajo para evitar la acumulación de vapores. El manejo seguro de los materiales y el cumplimiento de las normas de seguridad son cruciales para proteger la salud del personal y el medio ambiente.

Ensayo de Líquidos Penetrantes en Soldadura

La prueba de líquidos penetrantes en soldadura es una aplicación crucial de este método de END. Permite detectar discontinuidades superficiales en las soldaduras, como grietas, porosidad y falta de fusión, que pueden comprometer la integridad de la unión soldada. Este tipo de ensayo es fundamental para asegurar la calidad y resistencia de las soldaduras en estructuras críticas.

Comparación con Otros Métodos de END

El ensayo de líquidos penetrantes se compara a menudo con otros métodos de END, como la inspección por partículas magnéticas y la inspección por ultrasonido. Cada método tiene sus ventajas y desventajas, y la elección del método más adecuado depende del tipo de material, la geometría de la pieza y el tipo de discontinuidad que se busca detectar.

Futuro del Ensayo de Líquidos Penetrantes

El futuro del ensayo de líquidos penetrantes se centra en la automatización y la mejora de la sensibilidad. Se están desarrollando nuevas técnicas y equipos que permiten una inspección más rápida y precisa. La integración de la inteligencia artificial y el aprendizaje automático promete mejorar la interpretación de los resultados y reducir la subjetividad del proceso.

Conclusión

El ensayo de líquidos penetrantes es una herramienta valiosa en el campo del ensayo no destructivo. Su capacidad para detectar discontinuidades superficiales en una amplia gama de materiales no porosos lo convierte en un método esencial para garantizar la seguridad y la calidad en diversas industrias. A pesar de sus limitaciones, la prueba de líquidos penetrantes sigue siendo un método ampliamente utilizado y en constante evolución. Su simplicidad, versatilidad y sensibilidad lo convierten en una opción atractiva para la inspección de componentes críticos en diversas aplicaciones.

Preguntas Frecuentes

¿Qué tipos de materiales se pueden inspeccionar con líquidos penetrantes?

Materiales no porosos como metales, cerámicas, vidrios y algunos plásticos.

¿Qué tipo de discontinuidades detecta el ensayo de líquidos penetrantes?

Discontinuidades superficiales como grietas, porosidad, faltas de fusión y costuras.

¿Es el ensayo de líquidos penetrantes un método seguro?

Sí, siempre y cuando se sigan las normas de seguridad y se utilice el equipo de protección personal adecuado.

¿Cuál es la diferencia entre penetrantes visibles y fluorescentes?

Los penetrantes visibles se inspeccionan bajo luz blanca, mientras que los fluorescentes se inspeccionan bajo luz UV.

¿Qué norma rige el ensayo de líquidos penetrantes?

La norma ASTM E1417 es una de las más utilizadas.
